KDS小型車載安全用1XSE025000ARW振蕩器詳情及相關產品編碼

來源：金洛鑫瀏覽：- 發布日期：2019-11-15 11:12:58【大中小】

分享到：

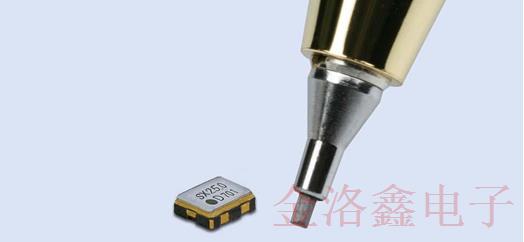

這幾年汽車車載和通信網絡領域成為最大的熱門產業,也引起相關行業和周邊產品的注意,日本大真空株式會社是專門生產汽車電子,車載設備,無線網絡,智能通信里都會用到的石英晶振.我們把它叫做KDS晶振,是日本五大品牌之一,也是世界500強企業之一.今年上半年KDS公司推出了兩款2016和2520mm的石英晶體振蕩器.分別對應汽車安全模塊和無線通信領域,以下是這兩款KDS有源晶振系列新品牌的介紹,在文章最后,金洛鑫電子提供部分KDS晶振的原廠編碼讓大家參數對應.

SX系列主要針對車載設備市場,并符合II級自動駕駛和車載部件可靠性標準AEC-Q100/AEC-Q200.SXF系列將主要在消費產品,電信和工業市場上銷售.兩個系列均具有在廣泛溫度范圍內的高頻穩定性,并結合了我們專有的石英晶振設計和具有頻率調節功能的IC的最佳組合.它們還集成了城堡形結構,當將其焊接安裝在客戶設計的電路板上時,可以進行自動光學檢查(AOI).

輸出頻率范圍為1.0MHz至125MHz,電源電壓范圍為1.6至3.6V,工作溫度范圍為−40°C至+125°C,頻率穩定性為±50×10-6.此外,這些石英晶體振蕩器具有出色的環境性能,包括完全消除了Pb(無鉛焊接)并且符合RoHS要求.隨著新的晶體成型技術的引入,具有更高頻率穩定性,±25x10-6(-40°C至+125°C)的產品正在開發中,將于2019年10月完成.

隨著新車輛中必須安裝高級緊急制動系統(AEBS)的可能性,包括高級駕駛員輔助系統(ADAS)在內的自動駕駛市場有望增長.此外,反映出消費類和其他電子設備市場對小型化和性能增強的需求,車載安防晶振的需求正在包括物聯網市場在內的不同領域中不斷增長.

SX和SXF系列產品可滿足不同市場中客戶的各種需求.

[產品]

DSO211SX,DSO211SXF,DSO221SX,DSO221SXF

[特征]

尺寸:DSO211SX/SXF(2.0×1.6×0.7㎜),DSO221SX/SXF(2.5×2.0×0.8㎜)

頻率穩定性:±50×10-6(-40℃至+125℃)

【頻率穩定度為±25×10-6(-40℃至+125℃)的KDS Crystal產品將于2019年10月完成開發.

電源電壓:1.8V/2.5V/2.8V/3.3V

輸出規格:CMOS

包裝:帶有金屬蓋的陶瓷包裝,具有很高的精度和可靠性

完全消除鉛:無鉛焊接/符合RoHS標準

符合II級自動駕駛(SX系列)

符合AEC-Q100/AEC-Q200(SX系列)

［主要應用］

車載駕駛安全應用程序(毫米波雷達,感應攝像頭等),音頻設備,通信設備,視覺設備,FA設備,PC,游戲設備和WiLAN

［生產狀況］

樣品出貨量:2019年4月起

量產:2019年6月起

<電氣規格>

類型	DSO211SX/DSO221SX	DSO211SXF/DSO221SXF
應用領域	汽車市場(駕駛安全)	消費,電信和工業市場
尺寸	2.0×1.6×0.7[mm]	2.5×2.0×0.8[mm]
頻率范圍	1MHzto125MHz
輸出規格	CMOS
工作溫度范圍	-40~+85℃,-40~+125℃
頻率穩定度	±20×10-6(-20℃to+70℃)
	±30×10-6(-40℃to+85℃)
	±50×10-6(-40℃to+125℃)
	±80×10-6(-40℃to+125℃)
電流消耗	2.6mAMax.(40MHz/NoLoad)
可靠性	AEC-Q100/AEC-Q200

有關其他規格,請咨詢我們的銷售代表.

<尺寸>

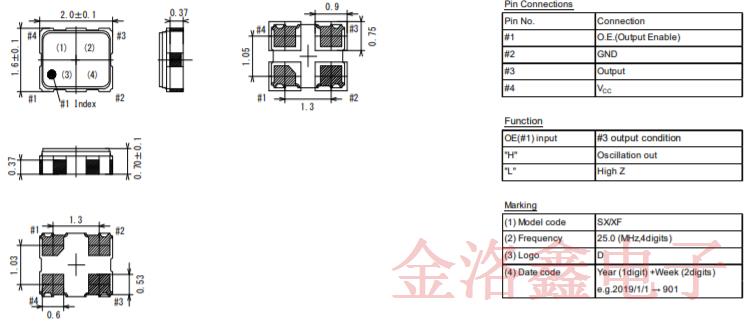

DSO211SX/DSO211SXF

KDS小型車載安全用1XSE025000ARW振蕩器詳情及相關產品編碼

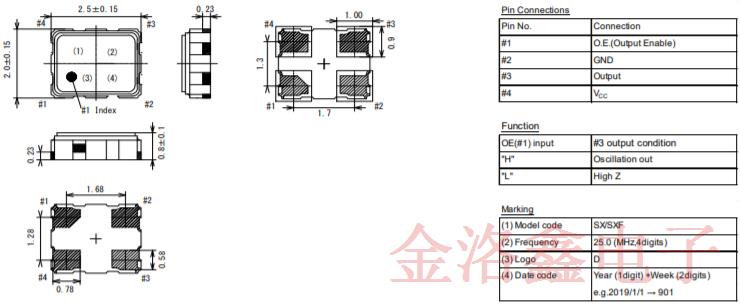

DSO221SX/DSO221SXF

KDS晶振部分料號原廠編碼數據表:

DSX321G晶振	1C319200AA0A	19.200MHZ
DSA221SDA晶振	1XXA20000CAA	20.000MHZ
DSA535SG晶振	1XTQ20000EEA	20.000MHZ
DSB321SCA晶振	1XTW20000AAA	20.000MHZ
DSB321SDA晶振	1XTW20000CCA	20.000MHZ
DSX321G晶振	1N220000AB0B	20.000MHZ
DSA321SCM晶振	1XTV20950HBA	20.950MHZ
DSA321SCM晶振	1XTV21250HAA	21.250MHZ
DSF753SAF晶振	1D21407AQ3	21.400MHZ
DSA321SCM晶振	1XTV21700HBA	21.700MHZ
DSA321SDN晶振	1XTV21850PAA	21.850MHZ
DSX321G晶振	1N224000BC0E	24.000MHZ
DSO321SR晶振	1XSE024576ARH	24.576MHZ
DSA321SDM晶振	1XTV25000JAA	25.000MHZ
DSA321SDM晶振	1XTV25000JBA	25.000MHZ
DSB321SDM晶振	1XTW25000JAA	25.000MHZ
DSB535SD晶振	1XTR25000VAA	25.000MHZ
DSO321SR晶振	1XSE025000ARW	25.000MHZ
DSX321G晶振	1C225000BC0AV	25.000MHZ
DSX321G晶振	1N225000BC0J	25.000MHZ
DSX321G晶振	1N225000BC0M	25.000MHZ
DSX530GK晶振	1ZCG25000CK1A	25.000MHZ
DSA211SCM晶振	1XXC26000HBA	26.000MHZ
DSA321SCL晶振	1XTV26000FMC	26.000MHZ
DSB211SDA晶振	1XXD26000CAL	26.000MHZ
DSB211SDM晶振	1XXD26000JMB	26.000MHZ
DSB211SDN晶振	1XXD26000MBC	26.000MHZ
DS0221SR晶振	1XSF026000AR6	26.000MHZ
DSR221STH晶振	1RAA26000ABB	26.000MHZ
DSX211G晶振	1ZZCAA26000AB0E	26.000MHZ
DSX221G晶振	1ZCB26000LB0B	26.000MHZ
DSX321G晶振	1C326000AB0AR	26.000MHZ
DSX321G晶振	1N326000AB0AR	26.000MHZ
DSX321G晶振	1N326000AA0AS	26.000MHZ
DSX321G晶振	1N226000AA0D	26.000MHZ
DSX321G晶振	1N226000AA0E	26.000MHZ
DSX321G晶振	1N226000AA0G	26.000MHZ
DSX321G晶振	1N226000AA0L	26.000MHZ
DSX321G晶振	1C227120CC0E	27.120MHZ
DSB321SDA晶振	1XTW29491FAA	29.4912MHZ
DSB321SCL晶振	1XTW30000FCA	30.000MHZ
DSX321G晶振	1N230000AB0C	30.000MHZ
DSX321G晶振	1N230000EE0N	30.000MHZ
DSA321SDA晶振	1XTV30720CAA	30.720MHZ
DSX211G晶振	1ZZCAA32000BB0C	32.000MHZ
