KDS再次創新壯舉,首款1008封裝差分振蕩器面世
日本大真空株式會社已經是一家歷史比較悠久的頻率元件制造廠家了,多年來KDS晶振產品在各大洲,和百來個國家暢銷,尤其是在亞洲地區,與晶振打交道的廠家或企業,基本上都熟悉這個日產晶振品牌.大真空株式會社的研發之路永遠不會止步于前,因為時代在不斷的變化,電子行業要持續的發展才能跟上時代的步伐.近期KDS晶振公司再次創新了一項技術,一種新產品,目前我們所知的尺寸最小的晶體振蕩器,常見的是2.0*1.6mm,1.6*1.2mm,而且只是限于部分有源晶振類型.
但今年7月份大真空株式會社宣布,他們已成功開發了1.0*0.8mm超小超薄的差分晶體振蕩器,并已開始供應.此消息一出可謂是轟動整個業界,本身差分晶振就屬于這個行業的短板,更何況是這么小的封裝,估計只能人指甲蓋十分之一的大小,制造工藝要求是非常高的.目前能量產出1008mm差分晶振的廠家,除了KDS集團之外,幾乎沒有哪個晶體制造商可以做到.
近年來,由于移動網絡和大數據,通信流量迅速增加,并且光傳輸設備的各種研究和開發也在進步.作為支持數字相干技術的器件之一,需要差分振蕩器.該傳輸設備的重要性能之一是安裝效率,并且需要單個設備的小型化來實現這一點.然而,7050和5032尺寸的差分輸出晶體振蕩器主要是分布式的,小型產品僅限于我們銷售的2520尺寸.新開發的1008尺寸比傳統產品更小更薄,有助于提高器件安裝效率.
日本大真空株式會社(KDS晶振)很高興地宣布,我們公司開發了一款1008差分輸出晶體振蕩器”DS1008JC/DS1008JD/DS1008JJ/DS1008JK”,并將于7月開始發貨.
該產品是KDS晶振公司原創技術實現的Arkh.3G系列之一.他們還完成了用于1.2V驅動的低壓時鐘DS1008JN晶體振蕩器的開發.我們將繼續擴展Arkh.3G系列產品陣容,為晶振器件創造新的價值.這些Arkh.3G系列將于2019年7月17日(周三)至19日(周五)在Aomi展覽館舉行的”第二屆5G/IoT通信展”中展出.
[特點]
產品尺寸:最大1.0×0.8×0.29毫米
支持四種差分數字信號:HD-LVDS,HCSL,LVDS,LV-PECL
電源電壓:+2.5V/+3.3V
低相位噪聲
沒有乘法輸出
[電氣特性]
|
型號名稱 |
DS1008JC |
DS1008JD |
DS1008JJ |
DS1008JK |
|
尺寸 |
1.0*0.8*0.29mm |
|||
|
輸出頻率 |
156.250MHz |
|||
|
電源電壓 |
+3.3V |
+2.5V/+3.3V |
||
|
輸出規格 |
HD-LVDS |
HCSL |
LVDS |
LV-PECL |
|
頻率容差 |
±100ppm |
|||
|
工作溫度范圍 |
-40℃~+85℃ |
|||
[主要用途]
光網絡機器

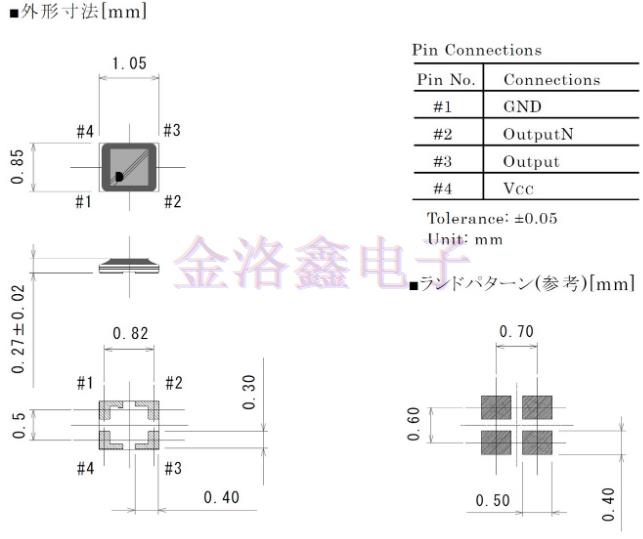

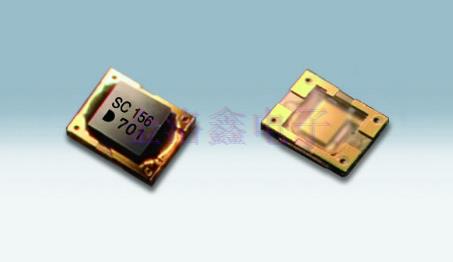

[外部視圖]
[術語解釋]
●Arkh.3G系列
KDS晶振石英計時裝置采用與傳統產品不同的新結構,使用導電粘合劑,陶瓷封裝和蓋子材料來實現小型化,薄化和高可靠性.
●差分輸出晶體振蕩器
低電壓差分晶振,輸出兩個差分信號(反向電流方向),以消除共模噪聲(通常是混合噪聲分量).
●光傳輸設備
一種使用光信號傳輸數據的設備.
●數字相干技術
通過多路復用和發送和接收光相位調制和光偏振來增加傳輸容量的技術.
目前這個” DS1008J”差分振蕩器系列實現量產的頻點只有156.250MHz,等穩定下來后交付擴展頻率范圍,支持HD-LVDS,HCSL,LVDS,LV-PECL等輸出邏輯,滿足+2.5V/+3.3V的低電壓特性,如現在有其他頻率或參數要求,可聯系供應商提出.深圳市金洛鑫電子這十幾年來,為廣大新老客戶供應的KDS晶體或振蕩器數量超過千萬顆,絕對的原廠原裝正品,大家如果對” DS1008J”差分輸出振蕩器系列感興趣或有需求,可以聯系我司咨詢和訂購0755-27837162.
