任何一個行業的專業知識都是非常博大精深的，哪怕只是一顆小小的貼片晶振，與之相關的技術工藝和知識都非常廣泛，非專業人士不能領略其中奧妙，我們比較熟悉的常規封裝規格，性能作用，等效電路等都只是皮毛。常言說，知己知彼，才能百戰百勝，這名話用在產品開發科研身上也不算牽強，當工程真正了解每一種元器件，掌握其特性，才能利用其性能研發出完美的產品。金洛鑫電子收集了一些與石英晶體行業相關的技術型問題，并附上專業的回答，供所有工程技術人員和企業采購們參考和解惑。

1.什么是壓電石英晶體單元？

壓電石英晶體單元是用于頻率控制，濾波和時鐘應用的電子元件。它由一個裝有電極的石英諧振器組成，安裝在一個密封的封裝中，提供一些連接電路的方法。壓電石英晶體單元通常被稱為“晶體”。

2.訂購水晶需要哪些信息？

所需的最小信息是Holder或Package，F(xiàn)requency和Correlation（串聯諧振，或并聯諧振時的負載電容）。所有其他規格將根據我們的指定持有人的標準規格。訂購時，還必須提供與我們的標準規格不同的所有規格。

3.串聯諧振晶體和并聯諧振晶體有什么區別？

所有石英晶體諧振器都具有串聯諧振頻率（fs，最低阻抗頻率）。在此頻率下，晶體在電路中呈現電阻。通過添加與晶體串聯的電抗（電容），可以從該系列頻率“拉”出晶體。當與外部負載電容（CL）結合使用時，晶體在略高于其串聯諧振頻率的頻率范圍內振蕩。這是并聯（負載諧振）頻率。

訂購并聯晶振時，請始終以picoFarads（pF）指定標稱并聯諧振頻率和負載電容量?；蛘?，可以訂購標準值CL（例如20pF）;電容器值然后計算為晶體C匹配大號。注意，串聯類型將在并聯振蕩器中振蕩，反之亦然?？捎^察到的差異是距標稱頻率小于+1000PPM（0.1％）的頻率偏移。

4.我的并聯諧振晶體的負載電容（CL）額定值為20pF。如何計算并聯諧振電路中使用的負載電容的值？

使用此公式來估算所需電容的值：

CL=（（C1xC2）/（C1+C2））+ C雜散

C雜散是電路中的雜散電容，通常為2-5pF。如果貼片石英晶振振蕩頻率很高，則應增加電容值以降低頻率。如果頻率較低，則應降低電容值，從而提高振蕩頻率。當CL=20pF時，C1和C2各自約為27-33pF，這取決于雜散電容的量。

5.什么是負載電容？

負載電容定義為在32.768K插座的引腳上測量或計算的振蕩器電路中存在的總電容。負載電容具有增加晶體單元頻率的效果。有關完整說明，請參閱教程部分。

6.串聯晶體是否在并聯電路中工作，反之亦然？

對兩者都是肯定的，但如果在并聯諧振電路中使用，作為串聯諧振晶體制造的晶體單元將以高于預期的頻率工作。如果用于串聯諧振電路，則制造為并聯諧振晶體的晶體單元將以低于預期的頻率工作。

7.我可以獲得-40°C至+ 85°C的晶體嗎？

是的，大多數晶體的工業溫度范圍（-40°C至+ 85°C）是可選的。根據SMD晶振封裝，可提供高達-55°C至+ 105°C的溫度范圍。聯系金洛鑫電子，討論您的具體要求。

8.如果我在規定的溫度范圍之外操作晶體會怎樣？

我們不建議您在指定的溫度范圍之外操作時鐘晶體。由于極端溫度升高，最顯著的變化將是更大的頻率漂移。可能發生的另一個更嚴重的問題是活動萎縮?；顒?dòng)驟降可能導致振蕩器在特定溫度下停止振蕩。

9.基本晶體和泛音晶體有什么區別？

基模晶體以由石英板的物理尺寸確定的頻率振蕩?；l是給定諧振器板振蕩的最低頻率。Overtones是基頻的近似奇數倍的頻率。

10.我怎么知道我是否需要基本晶體或泛音晶體？

請記住，在某些頻率因制造商而異的情況下，強制使用泛音。還要記住，在某個頻率范圍內，基頻和泛音頻率可能會重疊。在這種情況下，您的選擇可能由您的申請決定。如果您正在開發一種非常穩定和準確且具有高“Q”值的振蕩器，您可能需要一個泛音。如果你需要很多可牽引性，你可能需要一個基礎。再次，盡可能早地在設計過程中咨詢您的晶體供應商。

11.如果我在最大驅動電平規格下操作晶體會發生什么？

超過晶體的最大驅動電平（功耗）會導致老化速度增加，驅動電平依賴性（DLD）問題，活動下降的數量和強度增加，可以停止振蕩，并且在非常高的驅動電平下，水晶空白。

12.我有一個使用HC49U的現有設計。如果換成較小的HC49S晶體或SMD晶體，我應該考慮什么？

驅動電平- HC49U晶體的最大額定值為1.0mW，而HC49S和大多數SMD晶體的額定電流僅為0.5mW或0.1mW。有關超過晶體最大驅動電平的更多信息，請參見問題上一條。

可移動性-某些應用需要通過機械或電氣方式改變負載電容的值來調整石英晶體振蕩器的頻率。HC49S和表面貼裝晶體的可牽引性比HC49U低。重要的是驗證HC49S或表面貼裝晶體是否具有足夠的拉伸范圍用于應用。通常，HC49S具有作為HC49U的一半的可牽引性。

ESR - HC49S和表面貼裝晶體的等效串聯電阻（ESR）通常較高，如果振蕩器電路沒有足夠的環路增益，可能會導致問題。

13.我可以安全地從傳統水晶換成“表面貼裝裝置”嗎？

未經徹底調查，請勿進行更改。一些SMD（表面貼裝器件）晶體單元可與傳統晶體單元相媲美，而其他晶體單元?jiǎng)t不然。通常，SMD具有更高的電阻，不同的分流和動態電容值，并且對驅動電平更敏感。這些器件的可拉伸特性可能與傳統晶體顯著不同。在進行轉換之前，應該進行相當詳盡的資格認證。

14.什么是活動下降，我需要擔心它們嗎？

“活動下降”是可能擾亂頻率的晶體電阻的突然增加。

15.什么是馬刺？

馬刺的頻率響應頻率高于主要響應，但頻率不如下一個常規泛音頻率高。單詞“spur”用作單詞“spurious”的縮寫，但兩者中任何一個描述的頻率根本不是“假的”。它們是經常發生的固有頻率響應，其幅度受到石英晶體單元設計的某種程度的控制。有關更多完整說明，請參閱有關虛假響應的技術說明。

16.我需要關注馬刺嗎？

另一個好問題和另一個明確的“也許”。通常，對于用于振蕩器應用的晶體單元而言，雜散不是問題。用作過濾器的晶體單元是另一回事?？刂坪鸵种茷V波器晶體中的寄生響應至關重要。如果必須指定一些雜散響應抑制值，請指定要使用的測試夾具（IEC 60444 Pi網絡是振蕩器晶體的理想選擇）以及進行測試的合理頻率范圍。

17.什么是“耦合模式”，我需要擔心它們嗎？

這是一個很好的問題。你猜怎么了？請參閱石英晶體耦合模式的技術說明。簡短的回答是，作為用戶，您不必關心耦合模式。

18.為什么HC49S和表面貼裝晶體不像HC49U晶體那么多？

HC49U晶體采用圓形AT切割晶體毛坯。由于尺寸小，大多數表面貼裝晶體使用矩形AT帶切割晶體毛坯。（“條帶”是指坯料的矩形形狀。）雖然兩者都是AT切割坯料，但由于它們的幾何形狀不同，存在一些差異。一般地，給定相同的頻率和泛音，一個AT-條形切割將具有較低的并聯電容（Cò）和動態電容（C1）大于AT切割。因?yàn)榭衫允请娙荼菴O/C1的函數，所以AT條帶晶體具有較小的可拉性。

19.什么是可拉性？

可滑動性是當電路條件從串聯諧振切換到并聯諧振時晶體頻率將改變的量?？梢苿?dòng)性還用于描述當負載電容從一個值切換到另一個值時發生的頻率變化。有關頻率可拉性的技術說明，請參閱更完整的說明。

20.為什么我不能得到具有對稱拉伸特性的水晶？

石英晶體不是線性器件，它們不以線性方式運行。但是，理論上可以實現對稱拉動。有關說明，請參閱有關頻率可拉性的技術說明。

21.什么是修剪靈敏度？

修正靈敏度是指如果負載電容在其標稱值附近稍微變化，則具有特定負載電容值的晶體振蕩頻率將發生變化的量。有關頻率可拉性的技術說明，請參閱更完整的說明。

22.我需要關注修剪靈敏度嗎？

一個好問題和答案是明確的“可能”。如果所討論的晶體單元具有顯著的調整靈敏度值，并且如果施加相當嚴格的頻率容差值，則制造商對所使用的負載電容器的容差可能會導致負載電容的實際值“拉動”“晶體頻率超出了所需的容差。例如，18.432000MHz無源晶振可能很容易在20.0pF的+/-20.0ppm /pF下具有微調靈敏度值。我們假設指定了+/-10ppm的頻率容差。如果負載電容的容差為+/-10％或2.0pf，則可接受的負載電容完全可能將頻率拉低+/-40ppm。

23.晶體單元的運動和分流電容是多少？

并聯電容（C0）是由石英板上的電極的存在加上晶體固有器中固有的電容產生的電容。運動電容是等效電路的參數。它用作描述石英諧振器的彈性或“剛度”的手段。有關更完整的說明，請參見等效電路的技術說明。

24.AT切割和AT帶切割有什么區別？

差異在于尺寸，形狀和一些性能特征。AT切割的水晶坯料是圓形的，AT條形切割的水晶坯料是矩形的。兩種類型都是AT切割，但由于坯料的不同幾何形狀，存在性能特征的若干差異。通常，在相同頻率和泛音的情況下，AT條帶將具有較低的分流電容（CO）和動態電容（C1）值。它還具有更高的有效串聯電阻（ESR）和運動電感（L1）值。因?yàn)榭烧{(diào)性是C的函數?和C1，AT-條形切割的晶體具有不同于圓形AT切割晶體可調性更小。

25.“晶體”和“條形諧振器”之間有什么區別？

差異主要是幾何之一。“晶體”通常被認為是使用盤形石英板的裝置，而“條形諧振器”使用矩形石英板。兩者的操作特性可能有很大不同。

26.“陶瓷諧振器”怎么樣？

“陶瓷諧振器”是由壓電陶瓷材料制成的諧振器，其中有幾種。這些材料不是天然壓電材料：在制造過程中會在其中誘發這些材料。用于此目的的一些材料非常顯著并且代表了主要的工程成就。然而，據我們所知，這些設備在頻率穩定性方面都不能與石英競爭，特別是在一定溫度范圍內，它們的工作頻率也不能保持任何真實的精度。這些類型的諧振器的“Q”值遠低于石英制造的值。我們相信，這些器件的壽命遠遠超過石英晶體。但是，如果一個非常低成本，松散指定的設備適合應用，

27.為什么同一個包裝有多個持有人指示符？

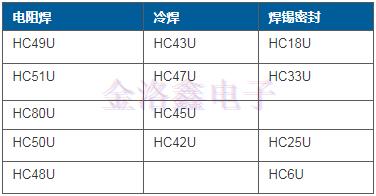

密封晶體封裝有三種方法：焊接密封，冷焊和電阻焊。大多數制造商使用電阻焊接方法，因?yàn)樗鼉?yōu)于焊接密封并且比冷焊更便宜。由于并非所有客戶印刷品都已更改為包括電阻焊接晶體，因此下面提供了交叉參考。

28.AT和BT削減有什么區別？

AT和BT都表示奇異旋轉的“Y”軸穿過石英晶體。BT以與AT大致相反的角度切割。BT切割坯料在相同頻率下比AT切口厚;因此，在坯料變得太薄而無法處理之前，BT可能具有更高的基本模式頻率。BT切割具有拋物線頻率與溫度響應，而AT切割具有立方響應。因此，在給定的溫度范圍內，BT將表現出比AT更大的頻移。另外，BT切割傾向于具有較低的電容比（CO/C1），并且因此具有較小的可牽引性。

29.什么是厚度剪切AT或BT切割晶體單元？

“厚度剪切”描述了石英板振蕩時的運動。“AT”和“BT”描述了以精確的角度取向從原石切割的諧振器板，這是石英晶體單元制造商所熟知的。

30.為什么兩片樣品需要這么長時間？

即使是相對簡單，直接的晶體單元，也需要十到十五個獨立且不同的制造階段。如果您指定了全部的獨特要求，則可能需要從頭開始制造樣品。在許多情況下，“標準”原料晶體可用于原型制作。然后，如果需要，可以制造完整的定制晶體。

以上資料雖然不是最全面的，但可以幫助部分工程合理避開一些不必要的麻煩，以及加深對石英晶體諧振器的了解程度，對于如何選取合適自己產品的進口晶振，以及在裝機測試時應該知道的，都有所幫助。如果有不明白想要咨詢的地方，歡迎聯系深圳市金洛鑫電子有限公司，專業的晶振問題要咨詢專業的晶振廠家，為用戶盡可能的提供SMD晶振，DIP晶振相關的便捷服務。
