CTS系列139OCXO提供了穩定性準確性和相位噪聲性能
標準化的數據傳輸協議,如同步光網絡(SONET)和同步數字體系(SDH),允許多個數字信號(如語音,視頻或數據)被復用(即組合)并同步長距離傳輸.這要求所有網絡元素緊密協同工作,通過使用具有必要精度和穩定性的共同時鐘參考來實現這一點,以滿足第一層標準.
然而,在整個網絡中,需要設置為公共時間源的本地時間參考,因?yàn)樗鼈儗⒃谶B接到公共時鐘丟失的情況下保持各個設備同步.如果沒有本地時間參考,網絡時間在任何信號保持期間將迅速失去準確性,導致錯誤和數據丟失.第三層E是SONET和SDH網絡中本地時間源的準確性,穩定性和保持標準,例如石英基的爐控晶體振蕩器(OCXO振蕩器)可以實現這一標準.雖然OCXO不如原子鐘或GPS準確,但它完全有能力在下游網絡設備中保持時間,即使在延長的保持期間也是如此.同時,它們的價格遠低于基于銫和銣的時鐘,使其成為需要第三層E性能的應用的理想選擇.

139OCXO系列是如何工作的？
139OCXO系列是基于石英的時鐘振蕩器,它利用內部烤箱來嚴格控制其石英諧振器的溫度.由于石英晶體是壓電材料,當暴露在電場中時,它可以被制成以特定頻率振動,從而提供一個穩定的頻率輸出,可以作為時間參考.然而,石英晶體的頻率對溫度敏感,這意味著環境溫度的變化可能會導致頻率漂移.
OCXO通過將石英晶體密封在一個內部爐子中來規避這個問題,保持晶體在最佳溫度下,以滿足所需的頻率輸出.當環境溫度變化時,爐子會相應地補償這種變化,從而在整個-40到85℃的環境溫度范圍內保持內部溫度在設定點±1℃以內.這一特性使得OCXO成為所有可用的基于石英的定時設備中最穩定和精確的,能夠達到Stratum3E標準的穩定性和精度.
此外,在內部烤箱中對石英晶體諧振器進行熱穩定處理有助于降低運行過程中可能出現的相位噪聲.溫度波動減少,振蕩器因此經歷的短期相位偏移也會相應減少,從而降低相位噪聲,提高信號質量.低相位抖動性能晶振產生也是Stratum3E標準的一個重要指標,是區分它與其較不嚴格的Stratum3對應標準的一個決定性因素.
139OCXO系列提供什么？

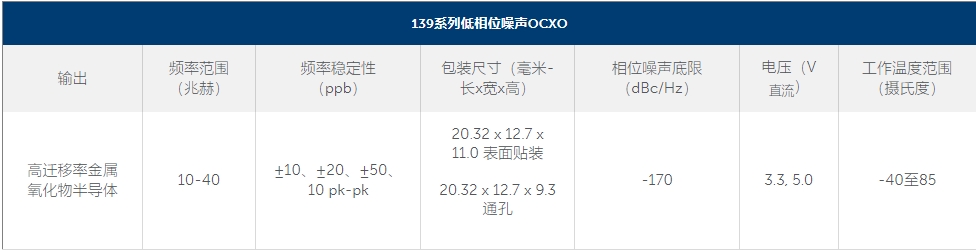

CTS的139OCXO系列專為滿足Stratum3E標準的操作需求而設計.它可以校準到九個標準頻率中的任何一個,范圍從10到30.72MHz,但應要求,也可以適應從10到40MHz的自定義頻率.
在穩定性方面,139OCXO系列在整個工作溫度范圍內提供真正的Stratum3E性能,峰對峰值達到10ppb.它還可以根據應用需求進行定制,以適應更窄的溫度范圍或更大的穩定性漂移.
然而,真正使139OCXO系列與眾不同的是其出色的相位噪聲性能.熱穩定石英諧振器,CTS精心切割的高機械品質因數晶體以及振蕩器電路放大器和平衡器都貢獻了一個典型的相位噪聲底噪水平,即-170dBc/Hz.
為了適應獨特的系統架構并最大化設計自由度,139系列可以以表面貼裝解決方案或DIL通孔封裝的形式獲得.這兩種版本尺寸都很小,并且都提供3.3或5.0VDC的電源電壓選項.

SONET,SDH和基于分組的網絡
CTS晶振的139系列OCXO是SONET,SDH和基于數據包的網絡元素的理想頻率控制選擇,這些網絡元素需要滿足穩定性,準確性和相位噪聲性能的Stratum3E標準的本地時間參考.這可能包括加/減復用器(ADM),數字交叉連接系統(DCS),同步供應單元(SSU)以及其他下游設備,它們需要在連接丟失和長時間保持期間與網絡的主時鐘同步,同時還需要時間冗余.對于這些應用,139系列OCXO將提供一個穩定,準確且持久的本地頻率控制手段,這將減少相位噪聲干擾的有害影響,從而獲得更清晰的信號
測試與測量設備
139系列低相位噪聲OCXO將提高實驗室和制造環境中使用的精密測試設備的性能,例如信號發生器,頻率計數器和頻譜分析儀.它提供超穩定時序和最小的抖動,從而實現準確的測量和干凈的信號生成.對于高速串行接口測試,射頻組件表征和振蕩器驗證等應用至關重要,139系列將在生產和實驗環境中確保可靠且可重復的結果,其中時序和頻率準確性是關鍵.
雷達和射頻系統
低相位噪聲的OCXO,如139系列,是雷達和類似射頻系統中的關鍵組件,信號清晰度和時間精度直接影響性能.在雷達中,它將確保穩定的參考頻率,用于準確的目標檢測,減少雜波和更清晰的分辨率.低相位噪聲最小化信號失真并提高動態范圍,這對于跟蹤快速移動或遠距離物體至關重要.這些振蕩器還支持在例如航空電子和監視系統中的可靠操作,其中頻率穩定性和低抖動對于處理弱或快速變化的信號至關重要.
