VCXO是電壓控制晶體振蕩器的英文簡稱,顧名思義就是擁有電壓控制功能的一種頻率元器件,是目前比較常用的一種有源器件,因?yàn)橛休^大的需求量,世界范圍內許多從事晶振生產和銷售的工廠或企業,都會開發和制造VCXO振蕩器系列產品.Crystek Corporation公司是美國名列前茅的一家頻率控制元器件制造商,VCXO系列是其主打產品,近期Crystek晶振公司新發布了一款擁有超高頻率4800.000MHz的電壓控制振蕩器,以下內容是關于該系列的介紹,以及采購的參數向?qū)?/span>.

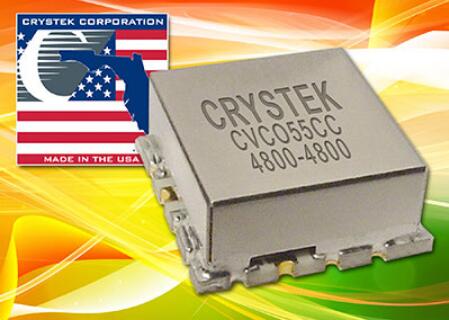

總部位于美國佛羅里達州邁爾斯堡的Crystek晶振公司,近期發布了一款CVCO55CC-4800-4800VCO(電壓控制振蕩器)在4800MHz下工作,控制電壓范圍為0.5V至4.5V.該VCO具有-102dBc/Hz@10kHz偏移,并具有出色的線性度.輸出功率通常為+4dBm.

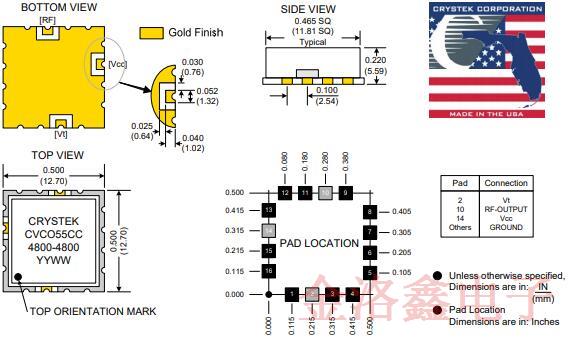

型號CVCO55CC-4800-4800在美國設計制造,采用行業標準的0.5x0.5英寸SMD晶振封裝.輸入電壓為5V,典型電流消耗為30mA.上拉和下推分別最小化到4MHz和1MHz/V.二次諧波抑制通常為-15dBc.CVCO55CC-4800-4800非常適合在數字無線電設備,固定無線接入,衛星通信系統和基站等應用中使用.

規格參數表:

性能規格	MIN	TYP	MAX	UNITS
較低的頻率:			4800	MHz
上限頻率:	4800			MHz
調諧電壓:	0.5		4.5	VDC
電源電壓:	4.75	5.0	5.25	VDC
輸出功率:	+2.0	+4.0	+6.0	dBm
電源電流:		30		mA
諧波抑制:(第二諧波)		-15	-10	dBc
推動:		1.0		MHz/V
拉動,所有階段:		4.0		MHzpk-pk
調整靈敏度:		15		MHz/V

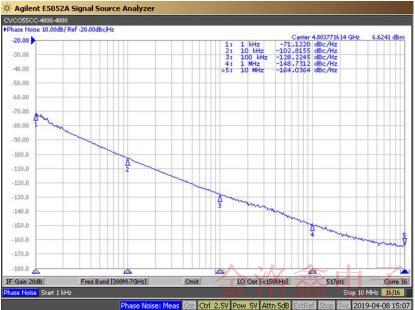

相位噪聲@10kHz偏移:		-102	-100	dBc/Hz
相位噪聲@100kHz偏移:		-122	-120	dBc/Hz
負載阻抗:		50		Ω
輸入電容:		10		pF
工作溫度范圍:	-40		+85	℃
儲存溫度范圍:	-45		+90	℃
