什么是硅時鐘振蕩器呢？它與一般的石英晶體振蕩器有什么不同？這兩個問題一直是客戶咨詢硅晶振時常常疑惑的，本身外行人對晶振這種頻率元件了解就不多，面對比較復雜的硅晶體振蕩器會更加的懵。這種硅振蕩器與石英振蕩器雖然都屬于頻率元件，晶振這個類目，但有很大的區別。首先是材質的不同，現在制造晶體晶振的材料主要有石英，水晶，陶瓷和硅，硅時鐘振蕩器制造的材料自然是用硅，MEMS晶振用的也是硅材料。這種材料可以給產品帶來更好的頻率穩定性，而且可以任意指定一個頻率，給生產廠家們帶來極大的主方便。

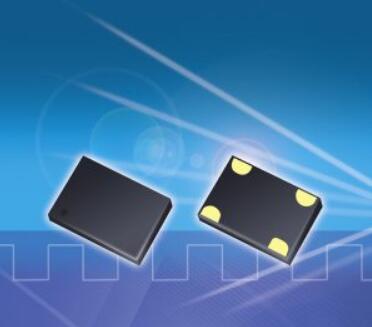

PETERMANN晶振產品系列中的低功耗，低成本硅時鐘振蕩器配備了最先進的IC技術，并在性能，極長壽命（10億小時MTBF），出色的抗沖擊和抗振性方面樹立了標準。尺寸，精度，抖動，功耗和靈活性。與其他硅振蕩器一樣，PETERMANN的LPO，HTLPO，WTLPO系列SMD硅振蕩器和相應的汽車版本（AEC-Q100）使用硅諧振器來同步IC。由于微硅諧振器的振動能量非常低，SMD硅振蕩器的性能遠遠優于同類石英振蕩器。通常，SMD硅時鐘振蕩器可用于需要非常經濟的時鐘振蕩器的所有應用中。如果在下午2點之前提出要求，樣品通?？梢栽谕惶彀l(fā)貨。

SMD硅振蕩器的趨勢持續快速增長。一方面，考慮到它們的性能，它們具有成本效益，并且在所有垂直市場和應用中，TCXO晶振和VC-TCXO晶振除外，取代石英振蕩器。另一方面，32,768kHz和MHz振蕩器的超低功耗可實現高達50％的系統節能-請向PETERMANN的專家詢問這是如何實現的。

新開發的推薦版本：

對于新開發，PETERMANN建議開發人員版本為2.0×1.6mm或最大2.5×2.0mm外殼，電源電壓范圍非常寬，為2.25-3.63VDC（文章說明中為-XX-），頻率穩定性±20ppm@-40/+85°C，±30ppm@-40/+105°C，±30ppm@-40/+125°C，或±50ppm@-55/+125°C，頻率為他們的選擇。對于引腳1的功能，PETERMANN建議使用待機功能，即使不一定需要此功能。原因：一方面，引腳＃1的布線要求相對于潛在的成本節省非常低，因為PETERMANN通常有大量備用功能庫存，這使得短期交付價格非常高。在引腳1處沒有待機功能的石英振蕩器以所需的數量制造，這通常顯著地更加昂貴。

工程服務完善PETERMANN極為廣泛的產品組合：

1）PETERMANN的設計服務：

廣泛的產品咨詢

電路測試

電路仿真

基于振蕩石英標準的二手石英/振蕩器的

測量（IEC60444）測量石英的電流和驅動電平（IEC60444）

石英晶振工作頻率和有效負載容量的

測定（IEC60444）安全系數和諧振電阻（IEC60444）

電路適應相關頻率決定部件的建議

與相關客戶部門合作的大規模生產支持

2）為客戶帶來的好處：

測試外包使客戶能夠節省成本和時間，并為他們做出決策提供全面的技術基礎。

快速提供技術分析，并在很短的時間內提供最終報告。

由于基于標準的測試和極短的分析時間，晶振產品的市場推出速度非常快，客戶工程部門的工作量也減少了。

早期檢測和糾正頻率生成組件的電路中的錯誤，以實現平穩的大規模生產。

3）關注整個設計過程：

PETERMANN的核心競爭力在于頻率生成組件和相關的單個產品咨詢以及客戶在設計過程中的全面支持。PETERMANN通過提供以客戶為導向的解決方案為客戶提供特殊的附加價值，這些解決方案基于PETERMANN Crystal的技術專業知因此，PETERMANN在整個設計過程中陪伴客戶，從面向應用的產品選擇到樣品設備，再到批量生產和系列支持。

如何在不增加成本的情況下改善EMC行為：

MEMS硅晶振配備了所謂的SoftLevel功能。詳細信息可在以下報告中找到：“SMD硅時鐘振蕩器如何改善EMC-EMI”SoftLevel功能無需額外費用即可使用，并可減少輸出信號的上升/下降時間。這使得輸出信號的邊緣更圓;在最慢的版本中，輸出信號類似于鯊魚鰭。隨著上升/下降時間延長高達45％，11次諧波的EMC衰減高于-60dB。這種易于適應t上升和下降的巨大價值。

PETERMANN-TECHNIKGmbH公司是來自德國的一家知名頻率元件制造商，主要設計開發和量產銷售各種晶體振蕩器，今天介紹的MEMS可編程晶體振蕩器，是PETERMANN晶振的主打產品系列，后續會為大家提供這個系列的晶振料號及特點，敬請期待！
