不知不常見又到了一年之中最后一個季度,今年日本電波工業株式會社(NDK晶振)給我們帶來了,非常多的驚喜,開發和更新了多款石英晶體或晶體振蕩器產品,其中以溫度補償晶體振蕩器比較多.我們都知道溫補晶振是一種極其高端的頻率組件,它具有特殊的溫度補償功能,想必也不用我多說了.研發這種溫補振蕩器并不稀奇,但是可以做到1.6×1.2mm這么小尺寸的,在整個業界里并不多見,但是日本電波公司做到了.

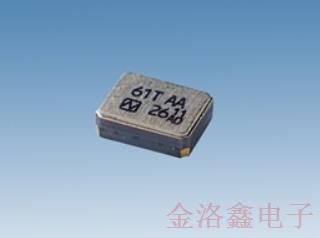

就在上周NDK晶振公司公布了這款超小型,超薄型的NT1612AJA晶振產品,主要面向的客戶群體有智能手機/手機,無線模塊,GPS/GNSS模塊,第五代,Wi-Fi6(IEEE802.11ax)和SONET/SDH等領域.而且加載了具有超低相位噪聲特性和E/D功能的高精度GPS,無論是從體積,性能,功能,作用方面都算是升級版的,接下來由金洛鑫電子帶大家來了解一下,這顆高性能的NT1612AJA溫補晶振產品,以及其他TCXO系列的原廠代碼參考.

NT1612AJA晶振特性:

具有超低相位噪聲的特性.(-168dBc/Hz@100kHzoffset,26MHz)

為對應低電源電壓的TCXO振蕩器產品.(可對應DC+1.68Vto+3.63V.標準規格:+1.8V)

高度:最高0.55mm、體積:0.0011cm3、重量:0.004g,超小型、量輕.

帶有Enable/Disable(Stand-by)功能.

表面貼片型產品.(可對應回流焊)

無鉛產品.滿足無鉛焊接的回流溫度曲線要求

■規格

項目型號	NT1612AJA
標稱頻率范圍(MHz)	26~52
標準頻率(MHz)	26		52
電源電壓[VCC](V)	+1.8V
負載阻抗	10kΩ//10pF
電流消耗	啟用(毫安)	Max.2.5	Max.3.0
	禁用(μA)	Max.4.0
輸出電壓	Min.0.8V(p-p)(DCCoupling*1)
頻率/溫度特性	Max.±0.5×10–6
工作溫度范圍(攝氏度)	–30~+85
儲存溫度范圍(攝氏度)	–40~+85
頻率/電壓系數	Max.±0.1×10–6/+1.8V±5%
頻率/負載系數	Max.±0.1×10–6/(10kΩ//10pF)±10%
長期頻率穩定性	Max.±1.0×10–6/year
啟用/禁用功能	Enable:80%VCCtoVCC, Disable:0Vto20%VCC
規格號	NSC5228A		NSC5228B

•頻率設置條件:頻率設置為常溫(+25±2°C).

*1.該溫補晶體振蕩器中未嵌入直流截止電容器.將直流截止電容器(1,000pF)連接到振蕩器的輸出端子.

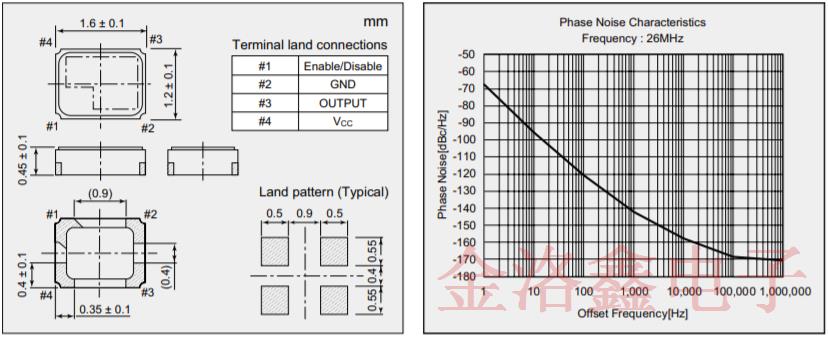

■外型尺寸/相位噪聲特性

訂購產品時,請指定貼片晶振型號名稱,頻率和規格編號.

NT2016SA-26.000000MHZ-NBG2	NT2016SA晶振	26MHz	(2.00mmx1.60mm)
NT3225SA-13.000000MHZ	NT3225SA晶振	13MHz	(3.20mmx2.50mm)
NT3225SA-19.680000MHZ	NT3225SA晶振	19.68MHz	(3.20mmx2.50mm)
NT3225SA-26.000000MHZ	NT3225SA晶振	26MHz	(3.20mmx2.50mm)
NT2016SA-16.368000MHZ-NTG1	NT2016SA晶振	16.368MHz	(2.00mmx1.60mm)
NT3225SA-19.200000MHZ	NT3225SA晶振	19.2MHz	(3.20mmx2.50mm)
NT3225SA-19.2M-DJA3002B	NT3225SA晶振	19.2MHz	(3.20mmx2.50mm)
NT2520SA-26.000000MHZ-A1	NT2520SA晶振	26MHz	(2.50mmx2.00mm)
NT3225SA-26.000000MHZ-G5	NT3225SA晶振	26MHz	(3.20mmx2.50mm)
NT3225SA-26.000000MHZ-G7	NT3225SA晶振	26MHz	(3.20mmx2.50mm)
NT3225SA-26.000000MHZ-G8	NT3225SA晶振	26MHz	(3.20mmx2.50mm)
NT3225SA-19.200000MHZ-T3	NT3225SA晶振	19.2MHz	(3.20mmx2.50mm)
NT3225SA-52.000000MHZ-S1	NT3225SA晶振	52MHz	(3.20mmx2.50mm)
