推薦可替代日系3215封裝的Oscilent Crystal規格書
推薦可替代日系3215封裝的Oscilent Crystal規格書
自年初恢復正常上班以來,國內外許多廠家和企業都在大量需求3215晶振,尤其是日本進口品牌的,在市場上擁有大批的用戶,造成市場上3215石英晶振貨源緊張,因?yàn)橥粫r(shí)間都在找尋這顆料.今年因?yàn)橐咔楹芏嗳毡揪д衿放?/span>,在東南亞的子公司和分工廠,都被迫關閉,產能大大的下降,讓本就不充足的貨源更加緊張.為了不影響生產部分廠家開始把目光投向其他產地,除了日本之外,歐美地區的頻率控制元器件在世界范圍內,是非常知名的,而且石英晶體的”誕生地”就在美國.
Oscilent Corporation公司是美國規模比較大的一家晶體/振蕩器制造商,其產品型號和封裝非常豐富,常規的和非常規的都有,滿足不同用戶的要求.Oscilent晶振公司也有量產3215封裝的,其系列是229,和日系的DST310S晶振,FC-135晶振,CM315D晶振,SC-32S晶振是同款產品,接下來是229系列號的規格書完整資料.
特征:
超小型3.2x1.5mm陶瓷封裝音叉晶體諧振器類型32.768K晶振
薄型0.75mm
緊密穩定性/高可靠性
低成本
適用于移動通信以及其他應用
卷帶式
符合RoHS/無鉛標準
工作條件/電氣特性
|
參數 |
情況 |
最低 |
典型 |
最大值 |
單位 |
|
頻率范圍 |
- |
- |
32.768K |
- |
KHz |
|
溫度系數 |
@25℃ |
±10 |
±20 |
±100 |
ppm |
|
工作溫度 |
REFTO25ºC |
- |
- |
-0.42 |
ppm(△℃) |
|
貯存溫度 |
- |
-40 |
- |
+85 |
℃ |
|
分流電容 |
- |
-40 |
- |
+85 |
℃ |
|
運動電容 |
- |
- |
1.5 |
2 |
pF |
|
負載電容 |
- |
- |
2 |
4 |
fF |
|
絕緣電阻 |
- |
6 |
12.5 |
Series |
pF |
|
驅動等級 |
100VDS |
500 |
- |
- |
M |
|
老齡化(第一年) |
- |
- |
- |
1 |
µW |
|
等效串聯電阻 |
@25℃±30℃ |
-5.0 |
- |
+5.0 |
Ppm |
|
參數 |
- |
- |
- |
80 |
KΩ |

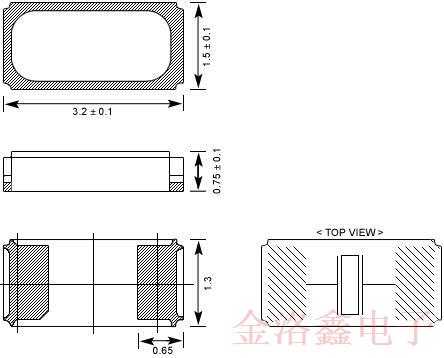

規格尺寸圖:
零件編號指南:
示例:229-32.768K-12.5-20W-TR
|
系列號 |
頻率 |
負載電容 |
容差@+25ºC |
工作溫度(℃) |
包裝 |
|
229 |
32.768K |
12.5 |
20 |
W |
TR |
|
振蕩器3.2x1.5SMD |
輸入所需的頻率 可用=32.768KHz |
在此處輸入所需的電容 可用=6~12.5pF *SR系列 |
空白*=±30PPM 10=±10PPM 15=±15PPM 20=±20PPM 25=±25PPM 50=±50PPM 可用度=±10~±100 |
P=0~+50 R=-10~+60 S=-20~+70 T=-30~+80 W=-40~+85 |
空白*=散裝 TR=卷帶式 |
注意:所有貼片晶振可用參數的偏差.請向Oscilent咨詢詳細信息.
定義:單擊上面的特征名稱以獲取該特定特征的定義.
*標準:“空白”零件號的選擇表示該特定特性的標準變量.
**打包:單擊上面的包裝名稱,以獲取卷帶/卷盤規格
