精工晶體Q-SC16S03220C5AAAF振蕩電路設計要領

來源：金洛鑫瀏覽：- 發布日期：2019-11-12 14:50:12【大中小】

分享到：

我們都知道日本的セイコーインスツル株式會社(精工晶振)是專門生產32.768K系列石英產品的,頻率公差可以做到±5ppm,在普通的石英晶體里已經算是非常高的了,而且現在精工晶體的尺寸也做得非常小.2018年就已經推出了1.2×1.0×0.5mm超小超薄型諧振器,但目前市場上比較通用的小型晶體,是1610mm封裝的.精工品牌的這款Q-SC16S03220C5AAAF晶振,在海內外的知名度算是比較高的,而且使用的廠家也比較多,下面表格是精工頻率組件產品部分的原廠編碼,讓大家了解一下.

Q-SPT7P032762070FF	SSP-T7晶振	32.768kHz	(6.70mmx1.50mm)
Q-SPT7P032761070FF	SSP-T7晶振	32.768kHz	(6.70mmx1.50mm)
Q-SPT7P032760570FF	SSP-T7晶振	32.768kHz	(6.70mmx1.50mm)
Q-SC32S03220C5AAE	SC-32S晶振	32.768kHz	(3.20mmx1.50mm)
Q-SC32S03210C5AFE	SC-32S晶振	32.768kHz	(3.20mmx1.50mm)
Q-SC32S03205C5ADE	SC-32S晶振	32.768kHz	(3.20mmx1.50mm)
Q-SC32S0320570CADF	SC-32S晶振	32.768kHz	(3.20mmx1.50mm)
Q-SC32S0321070CAAF	SC-32S晶振	32.768kHz	(3.20mmx1.50mm)
Q-SC32S0322070AAAF	SC-32S晶振	32.768kHz	(3.20mmx1.50mm)
Q-SC32S03220C5AAAF	SC-32S晶振	32.768kHz	(3.20mmx1.50mm)
Q-SC32S03210C5AAFF	SC-32S晶振	32.768kHz	(3.20mmx1.50mm)
Q-SC32S03205C5AADF	SC-32S晶振	32.768kHz	(3.20mmx1.50mm)
Q-SC20S0322070CAAF	SC-20S晶振	32.768kHz	(2.05mmx1.20mm)
Q-SC20S0321070CAFF	SC-20S晶振	32.768kHz	(2.05mmx1.20mm)
Q-SC20S0320570CADF	SC-20S晶振	32.768kHz	(2.05mmx1.20mm)
VT200F-6PF20PPM	VT-200-F晶振	32.768kHz	(1.88mmx6.00mm)
VT200F-12.5PF20PPM	VT-200-F晶振	32.768kHz	(1.88mmx6.00mm)
Q-SPT7P0327620C5GF	SSP-T7晶振	32.768kHz	(6.70mmx1.50mm)
Q-SPT7P0327610C5GF	SSP-T7晶振	32.768kHz	(6.70mmx1.50mm)
Q-SPT7P0327605C5GF	SSP-T7晶振	32.768kHz	(6.70mmx1.50mm)
Q-SC16S03220C5AAAF	SC-16S晶振	32.768kHz	(1.6mmx1.00mm)
Q-SC16S03210C5AAAF	SC-16S晶振	32.768kHz	(1.6mmx1.00mm)
Q-SC16S03205C5AAAF	SC-16S晶振	32.768kHz	(1.6mmx1.00mm)
Q-SC16S0322070CAAF	SC-16S晶振	32.768kHz	(1.6mmx1.00mm)
Q-SC16S0321070CAFF	SC-16S晶振	32.768kHz	(1.6mmx1.00mm)
Q-SC16S0320570CADF	SC-16S晶振	32.768kHz	(1.6mmx1.00mm)
Q-SC20S03220C5AAAF	SC-20S晶振	32.768kHz	(2.05mmx1.20mm)
Q-SC20S03210C5AAAF	SC-20S晶振	32.768kHz	(2.05mmx1.20mm)
Q-SC20S03205C5AAAF	SC-20S晶振	32.768kHz	(2.05mmx1.20mm)
Q-SC20S0322070CAAF	SC-20S晶振	32.768kHz	(2.05mmx1.20mm)
Q-SC20S0321070CAFF	SC-20S晶振	32.768kHz	(2.05mmx1.20mm)
Q-SC20S0320570CADF	SC-20S晶振	32.768kHz	(2.05mmx1.20mm)
Q-SPT2S0327620C5DJ	SSP-T2A-F晶振	32.768kHz

精工晶體的品質這么高,許多人都對其精湛的工藝的感興趣,接下來金洛鑫電子就為大家解讀其中比較重要的一個步驟,那就是設計晶體的振蕩電路

設計振蕩電路時的注意事項:

勵磁等級(或傳動等級:DL)

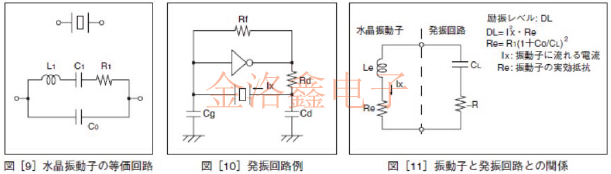

在諧振器的工作狀態下,晶體單元的激勵電平顯示為功耗或電流電平(參見圖[9],[10]和[11]).用過大的功率操作振動器可能會導致性能下降,例如頻率不穩定或晶體片損壞.請?jiān)诓怀^絕對最大激勵電平的范圍內設計電路.

振蕩頻率和負載容量(CL)

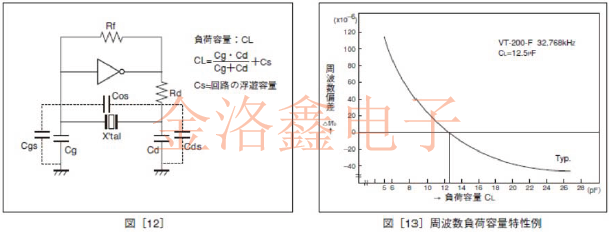

負載電容(CL)用于確定在振蕩電路中使用石英晶體的條件,在振蕩電路中,當從諧振器的兩端觀察振蕩電路側時,負載電容(CL)表示為有效串聯等效電容.(見圖[12]).振動器的頻率根據振蕩電路的負載容量而變化.為了獲得期望的頻率精度,需要使振蕩電路和諧振器的負載容量匹配.確保使振蕩器電路的負載容量與振蕩器的負載容量匹配.

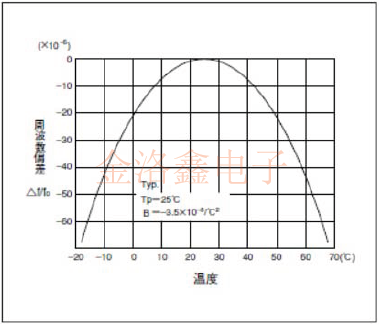

精工晶體Q-SC16S03220C5AAAF振蕩電路設計要領

振蕩幅度

為了使振蕩器在振蕩電路中穩定振蕩,電路的負電阻必須足夠大于振蕩器的等效串聯電阻(振蕩裕量大).建議振蕩容限至少為諧振器等效串聯電阻的5倍.振蕩余量評估方法示例添加與諧振器串聯的純電阻Rx并檢查振蕩開始(停止).逐漸增加Rx的值,并將石英振蕩器的有效電阻Re添加到開始(停止)振蕩的最大電阻Rx上,這是電路的近似負電阻.
