差分振蕩器驅動自偏置差分輸入

來源：金洛鑫瀏覽：- 發布日期：2019-09-04 10:37:32【大中小】

分享到：

可輸出差分信號的差分晶振是近年來比較熱門的頻率元件之一,LVDS和LVPECL這兩種輸出模式,可降低產品周?chē)肼?/span>,和減低相位抖動,實現低功耗.許多差分接收器具有片上DC偏置電路和/或終端網絡.在這種情況下,振蕩器輸出應為交流耦合.如果需要外部偏置,則應根據接收器設備的數據表進行設計.LVDS或LVPECL振蕩器可用于驅動自偏置差分輸入.LVDS輸出需要更少的無源元件和更低的運行功率.如果700mV的LVDS擺幅足以用于接收器,則最好使用LVDS石英晶體振蕩器.圖18顯示了LVDS振蕩器與自偏置差分接收器的接口.

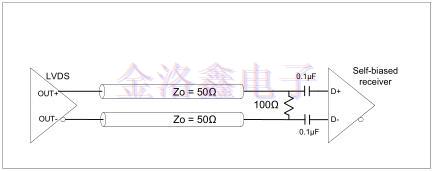

圖18:LVDS驅動器與具有內部端接和偏置的自偏置差分接收器的連接

LVPECL輸出可在接收器處產生高達1.6V的差分?jǐn)[幅.圖19示出了用于將LVPECL差分輸出晶振連接到自偏置差分接收器的示意圖.電阻RS在負載側產生一個帶終端的分壓器.可以通過選擇RS值來設置接收器輸入上的電壓擺動.RB為LVPECL驅動器提供直流偏置電流,其值可以從公式1計算得出.請注意,接收器將看到RS+50Ω的有效終端電阻值.

差分振蕩器驅動自偏置差分輸入

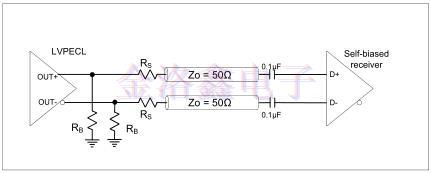

圖19:LVPECL驅動器與具有內部端接和偏置的自偏置差分接收器的連接

為了保持信號完整性,RS和RB應放置在傳輸線之前,盡可能靠近晶振.負載側終端網絡應盡可能靠近接收器輸入.

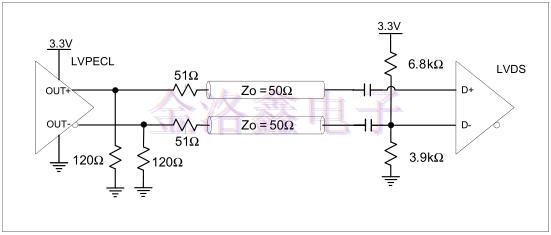

使用LVPECL驅動器驅動LVDS接收器

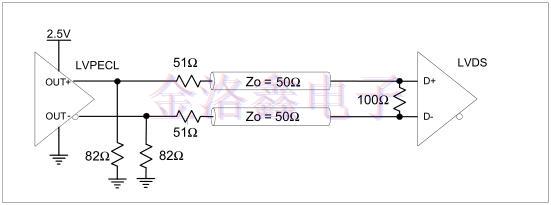

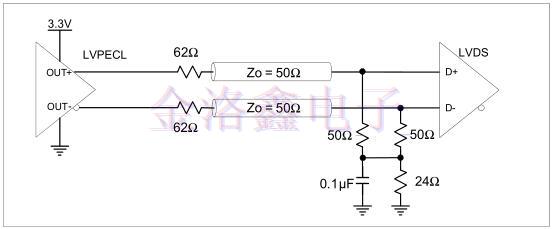

LVDS接收器可以用LVPECL時鐘信號驅動.這需要使用終端技術,將接收器側的信號置于LVDS信令要求之內.信號共模電壓和信號幅度是必須滿足的主要規格.為滿足LVDS規范,LVPECL信號幅度必須從1.6V降至0.75V.LVPECL驅動器的共模電壓取決于電源電壓,對于2.5V VDD,它與LVDS共模電壓相匹配.終端允許為具有2.5VLVPECL驅動器的LVDS接收器提供時鐘,如圖20所示.
