晶振石英片設計中的相似性原理
天然生成或人工制造的石英水晶片是提供石英晶振壓電效應，最原始的晶振晶體材料，所以選取和設計石英晶片時需要非常注意。晶片的質量會直接影響后期晶振的品質，它的比石英晶體還要小得多，晶振廠家在生產的時候都會異常小心，嚴格按照晶片注意事項工作，還需要經過多次精妙的計算。
在一般工程設計中,利用相似性原理,可以使計算大為簡化。所謂相似性原理，就是兩個性質完全相同的物體，當它們的外形一樣而尺寸成比例時，則這兩個物體的頻率也有同樣的比例關系。在石英晶體諧振器元件設計中，也采用這個原理，但應該注意，用這個方法計算得到的結果還需要經過實驗驗證。
1.圓片相似性原理的應用：

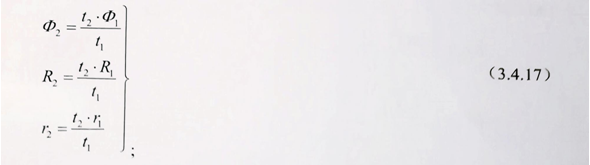

已知原設計石英晶體片的直徑為Φ1,厚度t1,曲率半徑為R1,電極半徑r1;新設計石英片的直徑為Φ2,厚度t2,曲率半徑為R2,電極半徑r2,根據相似性原理,它們之間的關系則為
2.矩形片相似性原理的應用

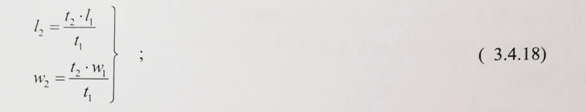

已知原設計矩形石英片的長度為l1,厚度為t1,寬度為w1,而新設計矩形無源晶振石英片的長度為l2,厚度為t2,寬度為w2,根據相似性原理,它們之間的關系則為:
學習和掌握晶體晶片的設計知識要求是生產貼片晶振或插件晶振中，最基礎的一門，金洛鑫電子做為國內最優秀的石英晶體諧振器制造商之一，早已熟練運用，才會為廣大生產廠家和企業，提供大量的精致正品。擁有好品質好口碑的金洛鑫電子，近年來規模越做越大，成為眾多客戶指定的國產晶振供應商。
