美國SiTime Oscillator可靠性計算

來源：金洛鑫瀏覽：- 發布日期：2019-09-09 10:41:42【大中小】

分享到：

眾所周知,SiTime Corp.公司是美國規模最大的MEMS可編程振蕩器的生產廠家之一,2005年的時候SiTime晶振創新了低成本MEMS的先河,使MEMS振蕩器在十幾年里得到飛躍般的發展.SiTime Oscillator產品系列均符合國際上所有電子元件認證標準,在生產過程中嚴格管控污染源,在無鉛無害的環境下制造振蕩器.目前SiTime Oscillator在市場上的流通性算是比較大的,預計半導體元件將在產品的整個使用壽命期間可靠地運行.選擇具有最高可靠性等級的設備將有助于防止由于設備原因?qū)е碌氖袌鲋械漠a(chǎn)品故障.截至2019年1月,SiTime已提供超過4.5億個振蕩器,其目標是在MEMS貼片晶振中實現零市場缺陷.

市場缺陷0非常令人印象深刻,但工程師要求零件在足夠的時間線上可靠.評估半導體元件可靠性的一個重要措施是從故障到故障的平均時間(平均故障間隔時間(以下簡稱MTBF)).因此,MTBF越大,設備越可靠,使用壽命越長.本應用筆記介紹了SiTime MEMS時鐘晶體振蕩器的測試過程和MTBF的計算.

加速測試

MEMS Oscillator預測MTBF是每小時故障率(FIT)的倒數.這是統計運行10億小時后的預期故障數.但是,測試設備10億小時是不切實際的.因此,在短時間內在升高的溫度和電壓(老化)下進行加速測試是常用的方法.

SiTime在設定為工業標準溫度(125°C)的腔室中進行老化測試.然而,在壓力測試和操作期間,由于產生的熱量相當于部件通電時的功耗,因此結溫通常會增加5度.表1中的值考慮了這些因素.使用Arrhenius關系式和下面的等式1,基于標準操作貼片晶振溫度計算溫度加速因子AFT.

表1.由于溫度引起的加速因子的參數值

參數	描述	值
Ea	活化能	0.7eV
K	玻爾茲曼的常數	8.63x10-5
To	工作溫度	30°C或303K
Ts	壓力下的溫度	130°C或403K

SiTime貼片晶振的標稱工作電壓為3.3V.在壓力測試中,電源電壓(3.6V)比標稱電壓高約10％.使用表2和等式2中指定的參數計算電壓加速因子AFV.

美國SiTime Oscillator可靠性計算

表2.由電壓引起的加速因子的參數值

參數	描述	值
Y	Gamma,柵極氧化物的電壓指數因子	3.88
Tox	柵氧化層厚度	32?
Vo	工作電壓	3.3V
Vs	壓力下的電壓	3.6V

SiTime振蕩器結果

SiTime的累計測試時間為3,307,000小時.晶振經過壓力測試,但沒有出現故障.接下來,通過使用如等式3所示的統計方法,可以預測與10億小時之后的缺陷數量相對應的可靠性的度量.這是老化檢查的設備時間值.

作為計算的結果,對于缺陷0的90％置信水平,X2的值是4.6.將這些值代入等式3得到FIT0為696.3.這對于使用來自等式1和2的加速因子來校正加速度測試條件是必要的.然后,通過等式4獲得校正后的最終FIT.

美國SiTime Oscillator可靠性計算

使用表1和表2中的值計算加速因子和FIT0值,SiTime振蕩器的最終FIT值為:FIT=0.88

MTBF是FIT的倒數,以數十億小時表示.根據上面計算的FIT,MTBF約為11.4億小時(130,000年).如圖1所示,可以看出MTBF比競爭對手的基于晶體的有源晶振高幾個數量級.

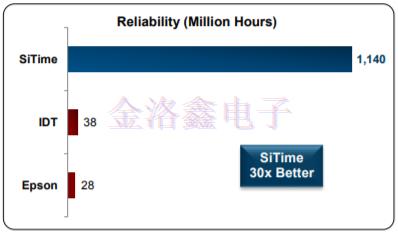

圖1.SiTime基于MEMS和石英的振蕩器在MTBF方面的可靠性

可靠性測試表明SiTime振蕩器小于0.9FIT,相當于11.4億小時或更多的MTBF.該結果比晶體MTFB好30倍,表明SiTime MEMS諧振器在定時器件市場中最可靠.SiT-AN10045硅MEMS貼片晶振的彈性和可靠性SiT-AN10032MEMS和石英振蕩器的沖擊和振動比較SiT-AN10031MEMS和石英振蕩器的電磁敏感性比較.
