Q-Tech微型貼片振蕩器產品手冊

來源：金洛鑫瀏覽：- 發布日期：2019-05-10 09:52:17【大中小】

分享到：

Q-TechCorporation是一家專業的石英晶體振蕩器生產廠家，從1972年成立開始，一直為用戶提供優質的振蕩器產品，和可靠的頻率控制解決方案?？偣疚挥诿绹募永Ｄ醽喼菘柛コ?，擁有一間35,000平方英尺的生產基地，主要用來量產時鐘振蕩器、TCXO晶振、VCXO晶振、OCXO晶振、空間振蕩器、QPL振蕩器、實時時鐘晶體振蕩器等產品。近幾年來，不斷的研發小型微型的貼片振蕩器，以滿足目前的市場和用戶需求，尺寸縮小的同時還提升了晶振的性能，可應用到軍事，工業，航天航空，GPS模塊等高端產品身上。

Q-Tech晶振現在提供超小型高可靠性晶體振蕩器，TCXO和VCXO，封裝尺寸僅為2.5x3.2mm。這些振蕩器完全合格，配置可控，并經過全面測試，符合與舊款更大產品相同的高標準。該產品能夠覆蓋-55ºC至+125ºC的全溫度范圍，具有嚴格的穩定性和低老化性，同時還具有低相位噪聲和抖動。此外，Q-Tech提供短交貨期，最長8周，在許多情況下，標準件的交貨時間僅為2周。

三種包裝尺寸，帶一角硬幣作為參考（美國尺寸直徑為17.9mm）

特點：

-小至2.5x3.2mm的包裝

-完整的軍用溫度范圍為-55ºC至+125ºC

-低相位噪聲

-低抖動

-完全合格

-高可靠性

-配置受控

-溫補晶振穩定性可達±0.5PPM

-快速交貨時間，8周保證最差情況，重復訂單典型2周

-優質的客戶服務

Q-TechCrystal公司微型表面貼裝晶體振蕩器目錄表：

料號	外形尺寸	產品類型	邏輯	電壓	頻率范圍
QTCC230	2.50x3.20x1.15-4Pad	XO	CMOS	1.8~3.3Vdc	625kHz~133MHz
QTCC350	3.20x5.00x1.20-4Pad	XO	CMOS	1.8~5.0Vdc	32.768kHz~125MHz
QTCC570	5.00x7.00x1.40-4Pad	XO	CMOS	1.8~5.0Vdc	1.544MHz~190MHz
QTCC356	3.20x5.00x1.20-6Pad	XO	LVDSLVPECL	2.5~3.3Vdc	25MHz~250MHz
QTCC576	5.00x7.00x1.50-6Pad	XO	LVDSLVPECL	2.5~3.3Vdc	25MHz~250MHz
QTCT230	2.50x3.20x0.90-4Pad	TCXO	ClippedSine	2.8~3.3Vdc	10MHz~45MHz
QTCT350	3.20x5.00x1.10-4Pad	TCXO	CMOSClippedSine	3.3~5.0Vdc	10MHz~52MHz
QTCT570	5.00x7.00x1.90-4Pad	TCXO	CMOSClippedSine	2.8~3.3Vdc	5MHz~52MHz
QTCV356	3.20x5.00x1.20-6Pad	VCXO	CMOSPECL	3.3~5.0Vdc	1MHz~156.25MHz
QTCV576	5.00x7.00x1.50-6Pad	VCXO	CMOSPECL	3.3~5.0Vdc	1MHz~156.25MHz

Q-Tech晶振公司研發的貼片振蕩器小型的封裝尺寸有7.0*5.0mm，5.0*3.2mm，3.2*2.5mm和2.5*2.0mm等，類型有OX晶振，VCXO晶振，TCXO晶振等多種選擇。頻率范圍從32.768kHz~250.000MHz，可支持不同產品的應用。

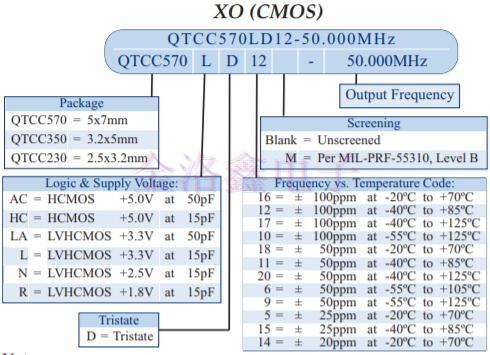

注意：

供電選項AC，HC和LA不適用于QTCC230。

穩定性代碼14不適用于QTCC230。

Q-Tech微型貼片振蕩器產品手冊

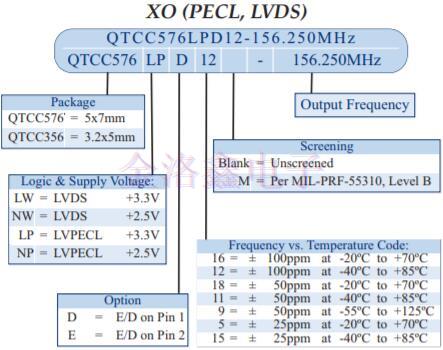

注意：穩定性代碼9不適用于QTCC356

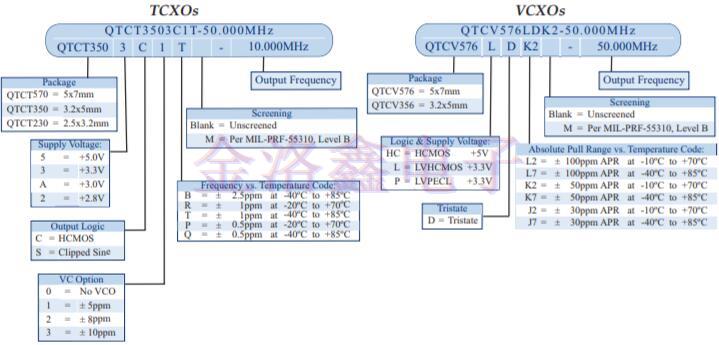

注意：

電壓選項5不適用于QTCT230。

上面的圖2，圖3和圖4是Q-Tech品牌微型振蕩器的參數選擇，如今有越來越多的生產廠家認識Q-Tech晶振，并已開始使用他們家的石英晶體振蕩器產品。深圳市金洛鑫電子可為廣大新老客戶，供應原裝的Q-Tech晶振產品，交期最快2周，最長不超過8周，早訂早交貨，訂購熱線：0755-27837162。
