如何精準的計算石英晶振晶片的正確規格

來源：金洛鑫瀏覽：- 發布日期：2018-08-09 18:31:00【大中小】

分享到：

購買過石英晶振及其他頻率元器件的采購都知道，每一款晶振料號都有幾種重要參數，每個參數都有一個范圍，晶體供應商們就是依據這些參數，給用戶匹配精準的晶振型號和規格。所以晶振成品的規格各大用戶見多了，那么石英片的規格大家是否了解或者認識呢？雖然石英片是石英晶振的主要組成部分，但其規格卻幾乎完全不一樣，核算的方式也不同。

1.根據石英片頻率fn粗略計算石英片厚度tn；

2.求銀電極厚度τe=850A~1000A時的返回系數△；

如何精準的計算石英晶振晶片的正確規格

式中：

fF一腐蝕后的頻率(KHz)；

fn一標稱的頻率(KHz);

ρe一電極金屬的密度(銀：10.5g/cm3，金19.3g/cm3，鋁;2.7 g/cm3 )；

ρ一石英晶振的密度(2.65g/cm3)；

τe一電極厚度(A)(1A=10-7mm)；

tF一石英片腐蝕后的厚度；

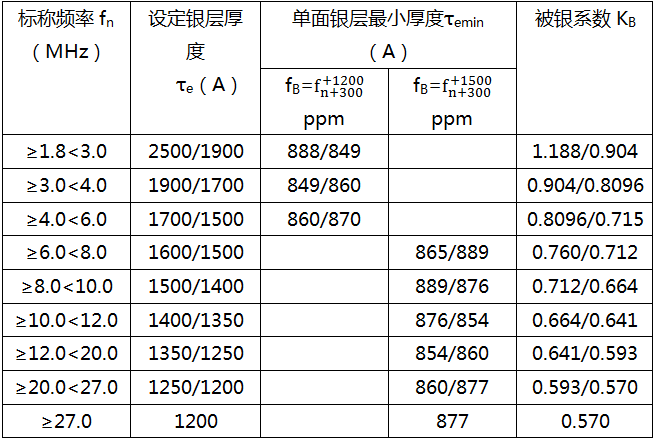

首先用tn代入式(3.6.3)求得△的近似值△’,設定銀層厚度τe ‘。見表3.6.2。

從以上的資料來看，石英片與石英晶體的參數規格幾乎完全不一樣，石英晶體諧振器的主要參數是頻率，頻率容差，負載電容，封裝尺寸，工作溫度等。石英片的則是標稱頻率，設定銀層厚度，單面銀層最小厚度，被銀系數。二者之間只有一個標稱頻率相同，石英片規格更接近貼片晶振核心化的技術，成品貼片石英晶振的參數則已經是固定式的了。
