Rubyquartz晶振頻率源中的抖動和信號噪聲

來源：金洛鑫瀏覽：- 發布日期：2018-08-30 16:34:54【大中小】

分享到：

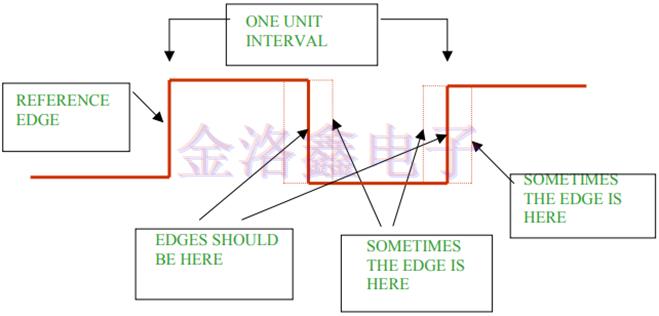

美國的Rubyquartz晶振公司的研發部門和工程團隊，在業界里是出了名的優秀，為該公司開發出一款又一款熱銷的石英晶振，他們團隊早已掌握了核心領先的石英水晶組件技術。石英晶體振蕩器是Rubyquartz公司的主打系統，也是代表性產品，因?yàn)榫哂辛己玫牡投秳?dòng)和低相噪性能，而被大眾熟悉和接受。抖動的定義，簡單來講，是來自晶振本身的數字信號重要時刻的短時間變化。在數字?jǐn)?shù)據流中上升或下降也不會有非常精準的期望瞬間，測量這些邊緣的精確計時并影響其性能。

并不是每一款有源晶振都擁有低抖動和低信號噪聲的，只有部分比較高端的振蕩器才具備，給這些晶振的給定信號的邊緣位移是具有光譜和功率的，由于噪聲不均勻，邊緣極有可能因?yàn)闀r(shí)間有不同的變化，（因此;由10KHz偏移的噪聲引起的抖動可能是大于或小于100KHz偏移處的噪聲）。時鐘抖動的頻譜內容可以根據評估的不同測量技術或帶寬而有很大差異。

有時候也會因?yàn)槎秳?dòng)引起系統中斷或故障，網絡元件中的時鐘恢復機制用于對數字信號進行采樣使用恢復的位時鐘。如果數字信號和時鐘具有相同的抖動，則恒定抖動誤差不會影響采樣瞬間，因此不會出現誤碼。（這種情況將適用于恢復時鐘機制可以的低頻抖動遵循數字信號相位變化;在更高頻率的抖動變化，>0.5UI，將導致不準確的采樣和丟失有價值的數據。因此在設計石英晶振方案時，也應當注意這個問題。

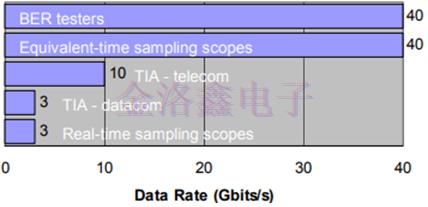

也可以在此之前測試下有源貼片晶振的抖動，有三種方法，第一種是BER誤碼率，第二種使用專門的抖動分析儀，第三種是采用示波器。用于測量抖動的儀器類型取決于應用，電氣/光學，數據通信或電信，以及比特率（見圖下面）?？赡苄枰旌鲜褂眠@些儀器來準確追蹤問題與抖動有關。最常見的方法是從BER測試儀開始。進一步孤立問題是，使用抖動分析儀或示波器進行額外的測試。此外量化抖動，測量應協助設計人員調查根本原因和有效消除抖動的問題來源。

在布置時應密切監視噪聲基底的鎖相環（PLL）中的隨機抖動，VCXO晶振和其他時鐘信號。分析相位噪聲非常有用設計階段或檢查本底噪聲時的故障排除。對于這種類型分析，頻域相位測量系統至關重要。除了以外的技術光譜評估不提供對設計和系統特性的詳細了解。低水平檢查的局限性是分析200 MHz以下的抖動分量低于幾個標準規定的總帶寬。因此，對于帶寬以上需要200 MHz其他用于分析抖動的工具。

以上資料是Rubyquartz晶振公司與深圳市金洛鑫電子有限公司合作提供，該品牌的恒溫晶振，壓控晶振均可在我司訂購，有任何相關的技術咨詢，也可以聯系我司業務或技術，我們會耐心為您解答疑惑！
