說到頻率控制元器件大家印象比較深刻的估計是石英晶振，其實頻率元件的也是有好幾種的，SAW聲表面濾波器是除了石英水晶組件之外，比較受工程師重用的一種元器件，同樣也是帶有頻率的，它與晶振有很大的區別，雖然外形上有些相似，但卻是兩種完全不同的頻率元器件。聲表面波濾波器主要的功能作用就是過濾雜波，一般可用于屏蔽信號設備，無線基站，同步數字，和異步傳輸模式，數據時鐘，通訊系統，同步光纖網絡，智能手機等中高端產品身上。下面是金洛鑫電子整理的一些關于SAW聲表面濾波器的相關資料和應用數據。

基于SAW的定時恢復單元（TRU600）從損壞的NRZ數字?jǐn)?shù)據流（例如光纖數據鏈路和電信應用中遇到的數據流）中重新生成數據和時鐘信號。雖然有許多供應商為定時恢復應用提供分立SAW濾波器，但TRU600為用戶提供了簡單的插入式解決方案?；?/span>AW的定時恢復方案在許多情況下提供了最佳的抖動性能[1]。一個例子是SONET/SDH/ATM網絡接口卡應用情況，其中TRU600A可以用在O/E轉換器和串行到并行芯片之間[2]。規范摘要如下：

電源電壓5V采集時間<2ms輸出時鐘隨機抖動10psrms功耗325mWTRU600采用氣密密封28引腳陶瓷表面貼裝封裝陶瓷濾波器（18.5x10.5x3），采用高速雙極ASIC和SAW濾波器。4毫米3）。為了從輸入數據中提取時鐘信號，首先將數據通過預濾波器和倍頻器級。

這產生了以輸入數據速率包含顯著頻譜能量的脈沖。以時鐘頻率為中心的精密窄帶SAW濾波器通過抑制其他頻率來基本上抑制抖動。然后，提取的時鐘與決策電路輸入端的輸入數據信號精確對準，然后對數據進行重新定時。

除了產生極低抖動的輸出外，TRU600還具有出色的穩定性，快速的采集時間和穩健的工作性能。它的標準SONET/SDH/ATM頻率為155.52,311.04和622.08MHz。FDDI，ESCON，光纖通道，ISDN（CEPT4）和其他應用的附加頻率（124.416,125,139.264,200,265.625和278.528MHz）也可用。

為了應對電信/數據通信市場中不斷增長的容量需求，正在開發一種工作在STS-48/STM-16速率（2488.32MHz）的類似設備。這種基于SAW的時鐘和數據恢復模塊在新興的高速光通信接收機應用中是首選[4].1.2用于定時恢復的離散SAW濾波器對于喜歡在其SONET/SDH/ATM上建立自己的定時恢復路徑的客戶我們提供分立聲表面波濾波器來執行時鐘提取功能。它們的電壓分別為155.52,622.08和2488.32MHz。規范摘要如下：

頻率（MHz）155.52622.082488.32

插入損耗（dB）1715.5

19.5

3-dBQ420800750

相位斜率（°/KHz）0.72-0.33-0.07

155.52MHzSAW濾波器采用標準14引腳金屬雙列直插式封裝（20.3x12.7x7.4mm3）.622.08MHzSAW濾波器采用薄型22引腳金屬表面可安裝封裝（15.9x13.6x3.2mm3）。2488.32MHzSAW濾波器采用緊湊的表面貼裝微波封裝（11.4x10.7x2.1mm3）。155.52,622.08和2488.32Mhz定時恢復聲表面濾波器也分別采用9mmx7mm，9mmx5mm和9mmx7mm無引線芯片載體表面貼裝封裝（LCCSMP）。
基于SAW的壓控振蕩器：

基于SAW的VCXO振蕩器（VCO600）是一種高度集成的器件，它使用帶片上移相器的ASIC進行頻率牽引，SAW延遲線的典型3dBQ值為400.VCO600具有ECL輸出，可提供155.52,311.04和622.08MHz的標準SONET/SDH/ATM頻率。還可提供278.528和368.64MHz的附加頻率。VCO600采用密封的28引腳陶瓷表面貼裝封裝。典型應用是數據重定時和同步，作為PLL的一部分，以及頻率合成和頻率轉換。VCO600A還具有獨特的輸出禁用和時鐘直通功能，可改善板級測試。規范摘要如下：

絕對拉力范圍±50ppm

電源電壓-5V

控制電壓-0.5至-4.5V.

線性度±3％

雜散輸出抑制-60dB
用于無線應用的SAW濾波器：

可用的無線通信系統包括移動蜂窩電話，無繩電話，尋呼服務，專用移動無線電（SMR），移動衛星和無線局域網（WLAN）。在歐洲，模擬蜂窩系統（ETACS）正被新的全球移動數字通信系統（GSM）取代。個人手持電話系統（PHS）和個人數字無繩系統（PDC）在日本正在獲得動力（表1）。

在美國，現有的模擬蜂窩系統（AMPS）正在逐漸轉換為雙模式模擬/數字系統（IS-54）。使用CDMA的數字蜂窩系統（IS-95）也可在一些大城市地區使用。這些系統工作在800MHz頻段，并聲稱支持更多用戶并提供更好的服務。在ISM-15902-928MHz頻段使用跳頻擴頻（FHSS）技術的非許可數字無繩電話在市場上。

它們?cè)趽頂D的無繩電話消費市場中提供更安全的服務。尋呼公司現在提供雙向?qū)ず舴?wù)。在849-851MHz和894-896MHz頻段運行的空中對地電話（AGT）服務正變得越來越受歡迎，可選擇路由到地面到空中呼叫。無線數據傳輸設備（例如，在非運行的WLAN許可的ISM-152400-2483.5MHz頻段現已推出[6]。SMR正在轉變?yōu)樵鰪?qiáng)版（ESMR）以支持?jǐn)?shù)字?jǐn)?shù)據/語音傳輸。低/中地球軌道（LEO/MEO）移動衛星服務，如[5]IRIDIUM（摩托羅拉），ARIES（星座通信公司），GLOBALSTAR（Loral＆Qualcomm），ELLIPSAT（EllipsatCorp。），Odyssey（TRW）和Teledesic（微軟等人）將“隨時隨地呼叫任何人”成為現實。此外，使用全球定位系統（GPS）技術的設備現在可用于商業（汽車，飛機，輪船等）和消費者市場（手持接收器）。正在為開發低功率前端和基帶芯片組，更長壽命的電池等付出巨大努力。在這些系統的便攜式和固定式設備的RF和IF部分，低損耗SAW濾波器和傳統的高損耗和高選擇性SAW Filter已成為并將繼續成為關鍵部件[6]。大多數歐洲，美國和日本SAW濾波器制造商正在增加設備并擴展其設施以適應商機。

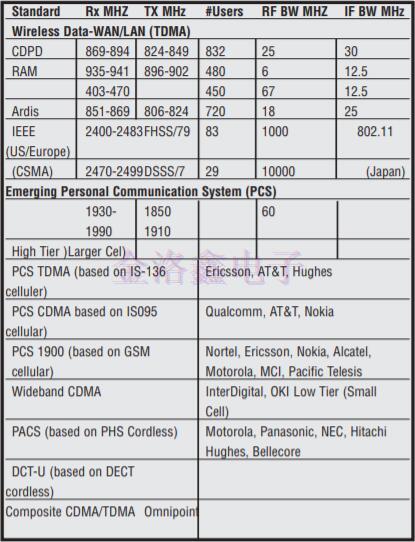

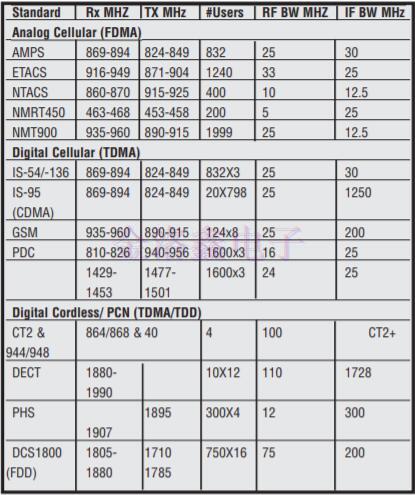

表1.全球無線電信標準

表1.全球無線電信標準

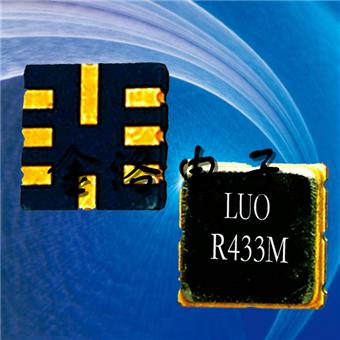

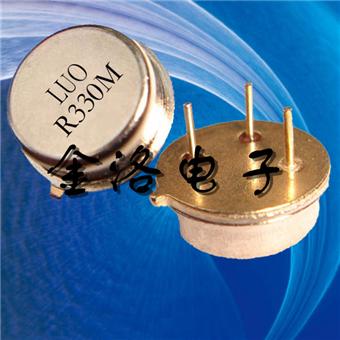

和石英晶振一樣，濾波器也有分有源和無源兩種，甚至還有具備電壓控制功能的聲表面濾波器，市場上常用濾波器頻率是315M，433M，433.92M等，外形有插件型和貼片型，比較經常的是TO-39和F11系列的。未來SAW濾波器的消費市場仍然高漲，需求量會越來越多，金洛鑫電子是國內知名的濾波器生產廠家，可接受定制，如有需求可聯系我司，撥打0755-27837162/13510569637，或者添加QQ：657116624等聯系方式。
