問:如何檢查晶振驅動電平與IDT振蕩器提供的電流的兼容性

答:IDT時鐘合成器的內部振蕩器將與外部晶體一起使用.使用特定的晶體,并且必須檢查晶振驅動電平與IDT振蕩器提供的電流的兼容性,以避免違反晶振的最大功耗規范.有關石英晶體單元規格的更多詳細信息,請參見應用筆記AN-801,將石英晶體連接至IDT時鐘合成器IC的內部振蕩器X1和X2引腳,并根據所需的輸出頻率調整調諧電容器.

問:如何為IDT時序設備將3.3V LVCMOS連接到1.8VLVCMOS

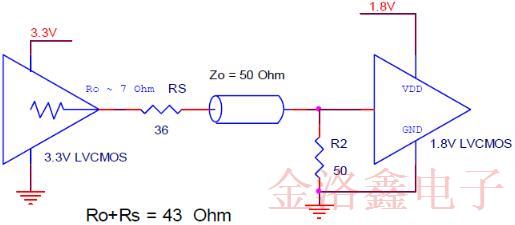

答:3.3V LVCMOS至1.8V LVCMOS的DC端接可以使用少量無源元件來實現.請參閱下面的解決方案.

3.3V LVCMOS驅動1.8V邏輯接收器的端接

問:如何測量晶體振蕩器的負電阻

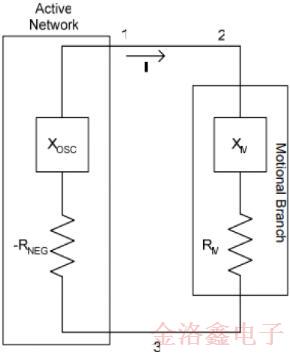

答:負電阻模擬了有源網絡維持穩定振蕩所需的所需增益.負面的電阻模型如下圖所示.晶體由電抗項Xm和運動阻力項Rm表示.作為容易評估石英晶體振蕩器電路的負電阻特性和振蕩容限的一種方法,是在晶體單元的熱端增加一個電阻并觀察其是否可以振蕩的方法(檢查負電阻).振蕩器電路的容量可以通過改變附加電阻的值來檢查.

負電阻模型

問:如何連接差分輸入以接受單端電平

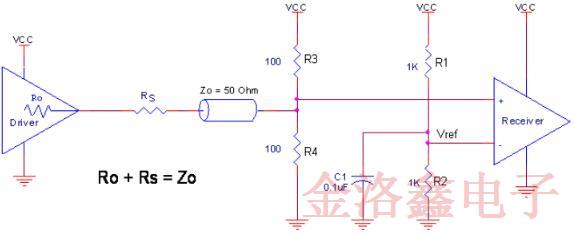

答:下圖顯示了如何連接差分輸入以接受單端電平.參考電壓Vref=VCC/2由偏置電阻R1和R2產生.旁路電容器(C1)用于幫助濾除直流偏置上的噪聲.該偏置電路應盡可能靠近輸入引腳放置.可能需要調整R1和R2的比率,以將Vref置于輸入電壓擺幅的中心.例如,如果輸入時鐘擺幅為2.5V且VCC=3.3V,則應調整R1和R2值以將Vref設置為1.25V.下面的值適用于單端擺幅和Vcc處于相同電壓時的情況.這種配置要求驅動器的輸出阻抗(Ro)與串聯電阻(Rs)之和等于傳輸線阻抗.

差分輸入接受單端電平的推薦原理圖

問:如何生成相位噪聲和頻譜圖

答:通常從頻譜圖生成相位噪聲數據,該頻譜圖可以表示頻域中的時域信號.頻譜圖是通過信號的傅立葉變換生成的,結果值是隨功率對頻率繪制的.通常使用頻譜分析儀完成此操作.頻譜圖用于定義信號的頻譜純度.與載波頻率的功率相比,在距載波頻率(FC)特定偏移(FO)的頻帶中的噪聲功率稱為dBc相位噪聲.

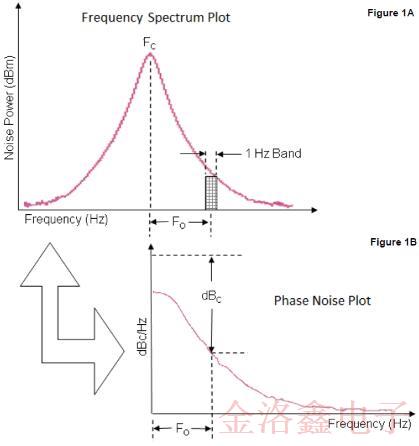

使用頻譜圖中的數據生成相位噪聲圖.參見圖1A.使用dBc相位噪聲定義并計算在感興趣的頻率偏移范圍內連續移動的1Hz頻帶的dBc值,將生成相位噪聲圖.晶振相位噪聲圖就是這些dBc值相對于偏移頻率(FO)的圖表.參見圖1B.總而言之,相位噪聲被指定為在1Hz頻帶中從載波頻率到指定偏移量的噪聲功率與載波功率值之比.通常,相位噪聲圖是單邊的,頻譜只畫了一側.這是由于假設頻譜圖具有高斯分布,并且分布的兩側相等.對于包含確定性成分的相位噪聲測量,必須特別注意.通常,相位噪聲圖的域軸為對數格式,范圍為線性格式.

從頻譜圖生成相位噪聲圖

問:抖動的時域度量單位是什么?

答:當測量并指定了抖動時,它通常是從某個參考沿開始以ps(微微秒)為單位,并且可能超過指定周期的數目.但是,可以使用其他度量單位,并且在某些應用程序中很常見.一種方法是將抖動表示為參考周期的百分比.在許多應用中,參考周期稱為單位間隔(UI),抖動指定為UI的比率或％.使用的其他度量是度,其中:1UI=360度=1周期=2餅弧度.理解轉換的一個好方法是舉一個例子.考慮OC-3時鐘頻率為155.52MHZ,抖動為±50ps,或者總抖動為100ps.

一個周期=1/155.52MHZ=1UI=6.43ns=6430ps=360度=2*3.1418弧度

抖動為:ps=100ps

UI抖動比=100ps/6430ps=0.01555UI

抖動為％UI=100ps/6430ps=0.01555UI=0.01555UI*100=1.555％UI

抖動度=100ps/6430ps*360度=5.598度

弧度抖動=100ps/6430ps*2*3.1418弧度=0.0977弧度的弧度

問:測量相位噪聲時必須考慮哪些特殊注意事項

答:與大多數時序規范一樣,在測量LVPECL差分輸出晶振相位噪聲時必須特別注意.主要問題是測量系統的本底噪聲能力.本底噪聲可以定義為對測量系統中所有噪聲源和有害信號之和所產生信號的度量.如果測量系統沒有被測設備(DUT)所需的必要的本底噪聲性能,則結果將不準確.相位噪聲圖將跟蹤設備的本底噪聲,而不是DUT的真實性能.此外,必須采取所有預防措施,以避免任何額外的噪聲耦合到測量系統中.必須適當屏蔽以確保準確測量.

問:如何將RMS抖動轉換為峰峰值抖動

答:通常相對于RMS抖動指定峰峰值抖動.如果您看一下下圖中的抖動分布曲線,則可以使用分布曲線上的其他點來指定抖動.這些點被指定為1-sigma值的整數倍.經常使用的一種規格是6-sigma值.在此,此值占抖動的99.999%.使用的通用規則是峰峰值抖動是RMS抖動值的6倍.這將被指定為@Sigma峰峰值抖動.

6-Sigma峰到峰抖動=6*RMS抖動

高斯抖動分布
