石英晶振的切角和溫度系數要如何計算
前言：利用人造或天然石英和水晶為原料的石英晶振，具有獨特的壓電效應，和頻率振蕩功能，是世界上應用最廣泛，最核心的電子元器件之一。體積在所有電子元件當中，屬于比較小的，以毫米為單位。石英晶體諧振器的設計與制造過程繁瑣，涉及多項先進的的技術和計算，精準的公式算法可以避免晶振故障，停振等現象。
各級溫度系數與切角的關系：
一級、二級、三級溫度系數a0、b0和c0不僅與參考溫度有關，而且還與切
角有關。AT切型的a0、b0、c0隨角度的變化率為：
αa0/αφ1=-5.15×10-6/oC度；
αb0/αφ1=-4.7×10-9/oC2度； (3.2.5）
αc0/αφ1=2.0×10-12/oC3度；
利用式(3.25)來修正切角的設計是很方便的。例如，已測得所設計的AT切型晶振晶片，在T0=20℃時，a0=129×10-6/℃，現在需求a0=0時切角修正值△φ1根據式(3.2.5)中第一式可得:
這個結果表明，需將所設計的切角減小15’才能得到a0=0的切角。
又如，已知T0=20℃時，φ=35°10′時，AT切型石英晶振的一級溫度系數a0=0，求35°25′時的a0。
根據式(3.2.5)中的第一式可得:
即T0=20℃和=35°25′時，一級溫度系數a0=-1.29×10-6/℃。

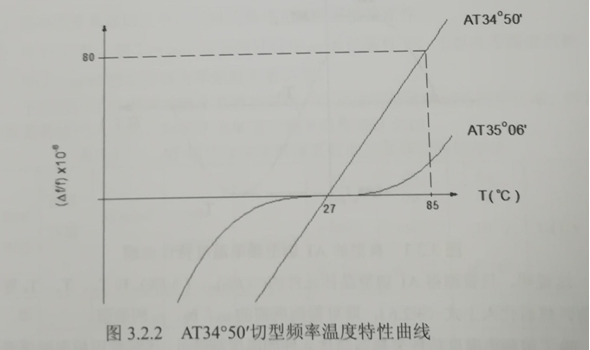

再如，已測得φ1=34°50′時的AT切型無源晶振頻率溫度特性曲線，如圖3.2.2所示，求a0=0時的切角φ1。
從圖中可以看出，在拐點溫度Tinf=27℃附近一段區域內，AT34°50′切型頻率
溫度特性曲線接近直線。這表明，在此區域內，溫度特性方程可表示為:
從圖中還可求得，T=85℃時，△f/f0=80×10-6，將這些數據代入上式，即得:
再代入式(3.2.5)可得:
這個結果表明,需將所設計的切角增加16’,或者說將切角設計改為φ1=34°50’+16’=35°06’時,即a0=0的切角。
以上是金洛鑫電子公司提供的貼片石英晶振溫度系統和切角的之間關系的計算，做為一家專業的晶振廠家，金洛鑫電子不僅提供進口晶振原裝正品咨詢，供應，訂貨，交付等服務。同時還為工程解決一切晶振難題，技術指導支持和石英晶體原廠編碼查詢，讓客戶享受到最方便，最快捷，最完美的石英晶振訂購體驗。
