Wenzel溫補振蕩器表面貼裝卷帶規格

來源：金洛鑫瀏覽：- 發布日期：2020-07-16 10:58:51【大中小】

分享到：

全球科技都在高速發展中,尤其是5G,智能家居,智慧城市,載人航天工程等項目,世界范圍各大科技強國都在支持并加緊建設,在這些模塊方案里,TCXO晶振的身影始終穿梭在其中.TCXO指的就是具有多種溫度補償性能的晶體振蕩器,其頻率偏差即精準性非常高,而且可以在惡劣環境和極端天氣的情況下,讓產品的溫度范圍不會超出標準之外,避免因溫度過高或過低而產生故障.

目前研發,制造和生產溫補晶振的廠家主要集中在海外,尤其是日本,美國這兩個國家,是我國內地電子元器件市場上,最主要的進口晶振來源地.許多生產廠家使用的TCXO晶振,品牌主要有ECS晶振,愛普生晶振,NDK晶振,Wenzel晶振,京瓷晶振,ABRACON晶振,KDS晶振等.每一家都有自己獨特的技術和包裝工藝,今天主要給大家介紹Wenzel這個品牌的.

膠帶規格（單位：mm）

型號	A	B	C	D	E	F	G	H	I
TCL晶振	12	10	2.3	12	24	11.5	1.75	4.0	1.5
TC75晶振	7.26	5.74	2.29	8.0	12	5.5	1.75	4.0	1.5
TCLS晶振	12.4	10.0	2.25	16.0	24	11.5	1.75	4.0	1.55
TC53晶振	5.74	3.81	2.24	8.0	12	5.5	1.75	4.0	1.5
TC32晶振	7.65	5.75	2.4	8.0	16	7.5	1.75	4.0	1.5

卷軸規格（單位：mm）

型號	J	K	L	M	N	O	數量/卷
TCL晶振	13	21	80	330	24.4	2.0	1.000
TC75晶振	13	21	62	180	16.5	2.05	500
TCLS晶振	13	21	100	330	26.4	3.0	1.000
TC53晶振	13	21	62	180	16.5	2.05	1.000
TC32晶振	13	21	80	200	17.5	2.05	1.000

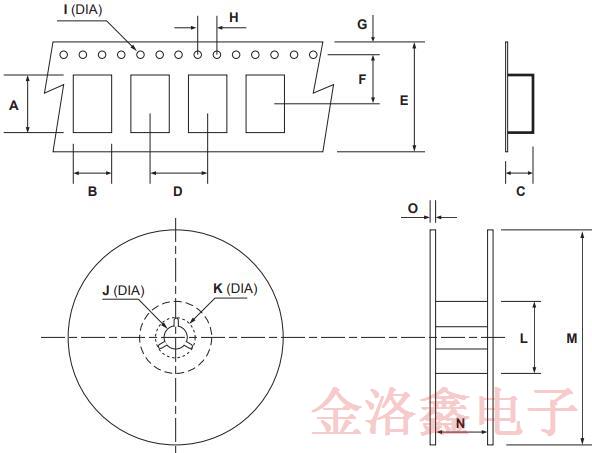

圖1是Wenzel溫補振蕩器系列的包裝編帶規格,與其他品牌的差別不大,表格中是Wenzel晶振公司生產的部分TCXO型號,對應不同的編帶規格,如有疑問,或其他需要咨詢的,可以聯系金洛鑫電子0755-27837162.
