選擇合適的車載網絡模塊應用差分振蕩器的條件

來源：金洛鑫瀏覽：- 發布日期：2020-05-06 13:50:44【大中小】

分享到：

車載網絡系統是目前智能汽車方案中,比較重要的加分項,也是智能汽車重要的標配,因此如何讓車載網絡信號穩定且接收正常,是汽車制造商主要考慮的問題之一.SiTime晶振公司是行業里,比較早拿出車載網絡系統晶振應用方案的一家,晶振是汽車領域里,最重要的電子元器件之一.網絡系統本身就是比較高端且復雜的,要采用怎樣一顆石英晶振,需要經過一系列的選擇和確認.

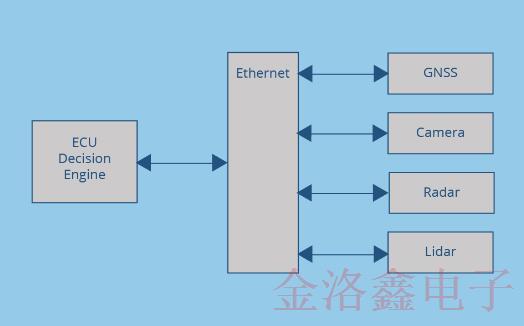

制造全自動駕駛汽車的競賽正在進行中.隨著終點線越來越近,將需要多種技術.汽車制造商和ADAS供應商已經在每個模型中增加了更多的傳感器和計算能力,但是許多人忽略了計時將發揮的作用.自動駕駛汽車依靠攝像頭,激光雷達,雷達和其他類型的傳感器在道路上行駛.這些傳感器產生大量數據,這些數據被饋送到引擎控制單元,該引擎控制單元根據實時信息做出關鍵決策.為了將傳感器與決策引擎連接起來,許多設計人員都依賴10G,40G和100G以太網,這需要一個低抖動差分晶振,以應對汽車的挑戰性條件.

抖動是系統中預期和實際時序邊沿之間的差異.情況越糟,對系統的影響就越大.在自動駕駛的情況下,抖動會影響將數據從傳感器發送到?jīng)Q策引擎的速度,而在車輛周圍環境總是在變化的道路上,數據傳輸?shù)娜魏螠蠖紩?huì)成為問題.除了低抖動之外,晶振還必須提供可靠和強大的性能,并在旅途中遇到的工作條件下保持這種性能.這是一份清單,可確保您的計時解決方案具有可靠的車載網絡所需的所有功能:

AEC資格

不受沖擊和振動的影響

高可靠性

在存在板噪聲的情況下實現高性能

一系列頻率,包括以太網應用所需的156.250000MHz

在快速溫度瞬變期間保持穩定性的能力

標準差分輸出信令類型

出色的RMS相位抖動

可靠的供應商

SiT9386和SiT9387振蕩器符合要求.這些石英晶體振蕩器是SiTime基于MEMS的差分振蕩器的ElitePlatform™的一部分.該平臺采用專有的Dual MEMS™架構,可提供穩定的時序和出色的魯棒性,以應對汽車環境中常見的外部壓力源,例如沖擊,振動,電路板噪聲,寬溫度范圍和快速溫度瞬變.與石英計時設備相比,SiTime解決方案提供:

防震性能提高30倍

可靠性提高20倍(MTBF超過10億小時)

在存在板級噪聲(0.02ps/mVPSNR)的情況下性能提高10倍

符合AEC-100要求的SiT938X振蕩器具有以下功能:

AEC-Q100具有擴展的溫度范圍(-40℃~+105℃)

1~725MHz之間的任何頻率(包括大多數以太網應用所需的156.250000MHz)

LVPECL,HCSL和LVDS輸出信令類型

快速升溫期間,整個溫度范圍內的穩定性低至±25ppm

RMS相位抖動(隨機)<300fs(典型值)

這些低電壓差分振蕩器將推動汽車工業在無人駕駛汽車方面的發展.它們?yōu)槠嚦?jí)計算機中的AI處理器以及用于傳輸數據的接口(例如PCIExpress和10G,40G和100G以太網)提供穩定而可靠的時序.
