愛普生晶振,32.768K晶振,C-002RX晶體,C-002RX 32.7680K-A

產品簡介

工作溫度:-10℃~+60℃

保存溫度:-20℃~+70℃

負載電容:6pF

插件石英晶振最適合用于比較低端的電子產品"C-002RX 32.7680K-A",比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分.

產品詳情

EPSONdhl 愛普生公司擁有世界頂端的機械技術,是全球數碼映像的領軍企業,同時也生產打印機和影印機等產品.而在電子元器件中,占主席地位,石英晶振中,EPSON愛普生做的異常出色.愛普生晶振以32.768K晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.

JLX-1

愛普生晶振,32.768K晶振,C-002RX晶體,2*6mm的圓柱型石英晶體多年來一直在市場上活躍,是最常用的晶振產品之一,日本EPSON集團批量生產的這款C-002RX晶體在全世界范圍內都享譽盛名,是眾多生產廠家們心目中優先選擇的晶振產品.

JLX-2

RB-2

愛普生晶振	單位	C-002RX晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-10°C～+60°C	裸存
工作溫度	T_use	-20°C～+85°C	標準溫度
激勵功率	DL	10μW Max.	推薦:1μW～100μW
頻率公差	f_— l	±20 × 10-6(標準)	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sxncwy.com/
頻率溫度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF～∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±3× 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

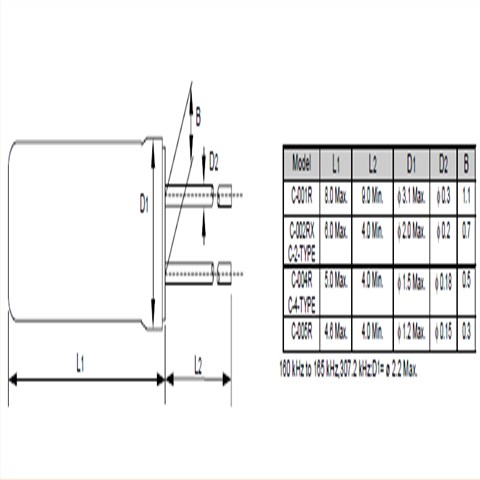

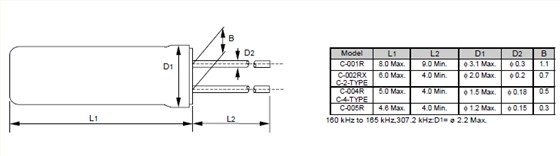

C-001R C-002RX C-004R C-005R

JLX-4

抗沖擊
C-002RX插件晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解音叉諧振器或包裝材料的環境下使用或儲藏這些產品。

粘合劑
請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用晶振C-002RX。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞石英晶體諧振器，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。愛普生晶振,32.768K晶振,C-002RX晶體

JLX-5

RB-5 2、輸出波形與測試電路

1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。愛普生晶振,32.768K晶振,C-002RX晶體
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
