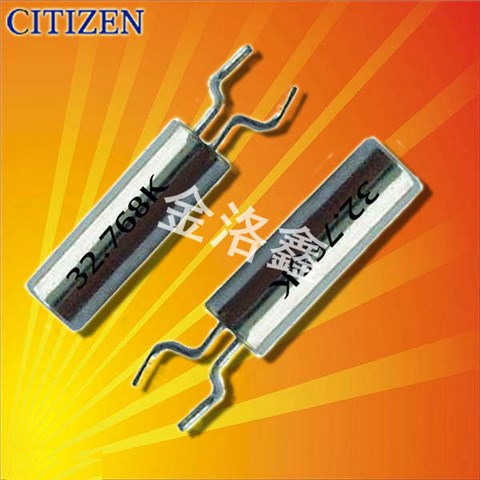

西鐵城晶振,石英晶振,CMR310T晶振,音叉石英晶體

產品簡介

引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.

產品詳情

CITIZEN-1

西鐵城晶振公司為工業市場提供高性能和精密設備,不斷開發新技術和新技術在我們的制造業和工程.我們有一個良好的信譽在市場上特別是對我們的晶振,石英晶振,有源晶振,壓控振蕩器等高精密零件使用我們自己的核心技術和脆性材料和微顯示高清圖片是必需的.是盡一切努力來改善我們的技術和發展提供有價值的服務我們的客戶,即使這是一個利基市場.西鐵城晶振奉行的管理政策是“標題作為紀念公司保持活著在這個時代”.日本制造業可持續發展的業務形式將在這樣一個追求快速多變的經濟,而重視個人、社會和環境問題.西鐵城晶振試圖滿足你在電子設備領域中成為龍頭企業。
西鐵城晶振創立于1959年7月28日，當時注冊資金高達17億多,所做產品涉及領域較廣,自動車部品,石英晶振,貼片晶振,石英晶體振蕩器及水晶片,映像用電子機器,液晶顯示器,光通信用部品,工業機械裝置,精密計測機械,小型精密金屬加工部件等。西鐵城精密裝置發揮能力的領域是，小型精密高精度?高精度被要求的功能零部件領域。并且，通過多年建立的獨自的技術，不斷地提供高附加價值的微設備產品。利用鐘表的制作的小型精密零部件的金屬加工技術，從工程設計到加工、組裝、功能測試過程中的生產線和本公司制造加工機的獨自開發，長期供給著小型、高精度的零部件。 JLX-1

CITIZEN-2

西鐵城晶振,石英晶振,CMR310T晶振,音叉石英晶體,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求。
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓柱晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。 JLX-2

RB-1

西鐵城晶振	單位	CMR310T晶振	石英晶振基本條件
標準頻率	f_nom	3.5~4.0MHz	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±30× 10-6(標準)	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sxncwy.com/
頻率溫度特征	f_tem	±20× 10-6/-40°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	18.0pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C ~ +85°C,DL =1.0μW
頻率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

JLX-3

RB-3

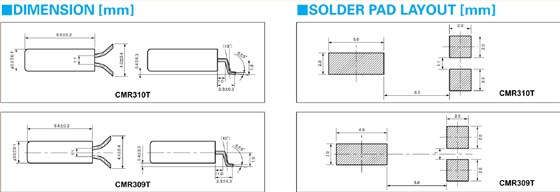

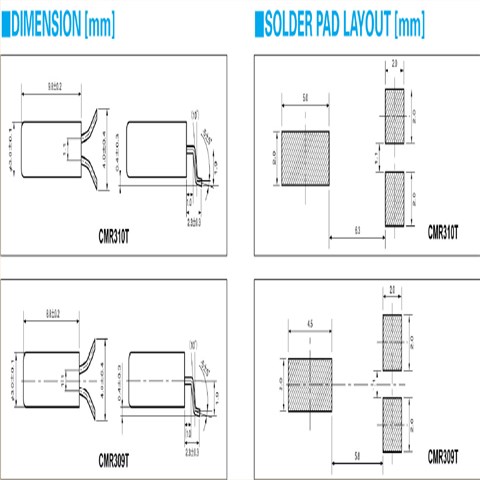

CMR310T_CMR309T

JLX-4

晶振產品使用每種產品時,請?jiān)谑⒕д褚?guī)格說明或產品目錄規定使用條件下使用。因很多種音叉型晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。西鐵城晶振,石英晶振,CMR310T晶振,音叉石英晶體
機械振動的影響:當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管彎腳晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。PCB設計指導(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶體諧振器產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。 JLX-5

RB-5

此外，振蕩頻率與測量點不同。1。測量10*3mm圓柱晶振緩沖輸出2。振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。西鐵城晶振,石英晶振,CMR310T晶振,音叉石英晶體

cptj_1

振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在MHZ進口插件石英晶振（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力:適當?shù)目刂齐娮柚担≧D）取決于插件晶體的類型，頻帶和設備的價值。電容（C1C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
