Statek晶振,貼片晶振,CX11L晶振,石英SMD諧振器

產品簡介

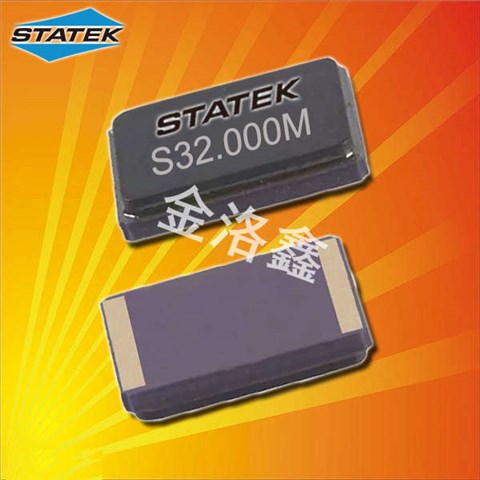

超小型,薄型,質地輕的表面貼片音叉型晶體諧振器,手機晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

產品詳情

Statek-2

Statek國際晶振集團環保基本理念：1.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.2.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.3.有效利用資源和能源,認識到資源和能源的有限性,努力進行有效利用.4為構建循環型社會做出貢獻,致力于減少溫補晶振,石英晶體振蕩器, 壓電石英晶體元器件、壓電石英晶體、有源晶體、石英晶振,貼片晶振材料的廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.
Statek晶振公司是設計和制造高可靠性頻率控制產品的領導者，它宣布了DFXO石英晶體振蕩器的發布。微分輸出石英晶體振蕩器可用LVDS和LVPECL輸出。這5毫米x7毫米高頻(20 MHz到300mhz)振蕩器的特點是低相位噪聲和低相位抖動，達到155.52 MHz的基本晶體頻率。適用于Xilinx FPGA參考時鐘應用。提出了擴展工業溫度范圍(-40°C + 105°C)。內部解耦電容;不需要外部電容器。

JLX-1

Statek-1

Statek晶振,貼片晶振,CX11L晶振,石英SMD諧振器,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
超小型、超低頻石英晶振晶片的邊緣處理技術：是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題，為壓電石英晶體行業的技術難題之一。具體解決的辦法是使用高速倒邊方式，通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動不穩定。

JLX-2

RB-2

STATEK晶振	單位	CX11L晶振	石英晶振基本條件
標準頻率	f_nom	16~26.5MHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-10°C~+125°C	標準溫度
激勵功率	DL	200μW Max.	推薦:200μW
頻率公差	f_— l	±100 × 10-6(標準),	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sxncwy.com/
頻率溫度特征	f_tem	±30 × 10-6/-55°C~+200°C	超出標準的規格請聯系我們.
負載電容	CL	10pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-55°C — +200°C,DL = 100μW
頻率老化	f_age	±3× 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

CX11L 10188 3215

JLX-4

RB-4

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。Statek晶振,貼片晶振,CX11L晶振,石英SMD諧振器
晶振產品使用每種產品時,請?jiān)?b>石英進口晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的無源SMD晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。

JLX-5

RB-5

此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過無源貼片晶振電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。Statek晶振,貼片晶振,CX11L晶振,石英SMD諧振器

cptj_1

驅動能力:驅動能力說明小體積陶瓷面晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且Re=R1（1+Co/CL）.

sjzrhl_1

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在3215石英晶體諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于晶體諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
