TXC晶振,溫補晶振,7L晶振,7L26001005晶振
頻率：26.000MHz
尺寸：2.5*2.0*0.8mm
2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.
晶振技術參數點擊下載
TXC晶振公司是一家領先的專業頻率控制，溫補晶振,石英晶體振蕩器，石英晶體諧振器,石英晶體，石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究，設計，制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品。公司致力于營造開放式的溝通環境，以便能建立開放管理模式。同仁彼此溝通，應本著誠信、坦率、善意的心胸，細細聆聽他人之建議，并自我檢討改進。
多年來，我們始終以提升客戶價值為目標，是以無論在石英晶振價格、質量、交期、服務等方面，均盡力盡心于超越客戶的期待，并以能成為客戶最佳的策略合作伙伴自我敦促。企業的核心價值在于所宣達之經營理念以及相隨之企業愿景及使命，是以企業為求永續之發展，無不用心于長遠架構之建立，以及核心價值之建構之上。
TXC晶振,溫補晶振,7L晶振,7L26001005晶振.有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
晶振高精密點膠技術：石英晶體振蕩器晶片膠點的位置、大小：位置準確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。TXC晶振,溫補晶振,7L晶振,7L26001005晶振
|
TXC晶振 |
7L晶振 |
|
溫補晶振頻率 |
13.000MHz～52.000MHz |
|
常用標準頻率 |
16.3676/16.368/16.369/16.8/18.414/23.104/24.5535/26MHz |
|
工作電壓 |
+1.8V~+3.3V（代表値） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±0.5×10-6~±2.0×10-6(After 2 reflows) |
|
頻率溫度偏差 |
±0.2×10-6/-30℃～+85℃ |
|
±0.2×10-6/-40℃～+85℃（オプション） |

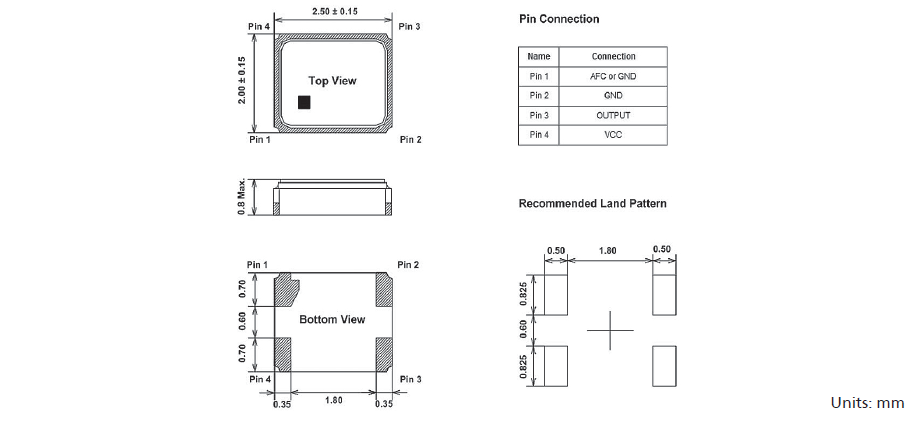

臺灣TXC品牌7L26001005晶振編碼系列表：
| 原廠代碼 | 品牌 | 型號 | 類型 | 頻率 | 工作溫度 | 尺寸 | 高度 |
| 7L19202002 | TXC CORPORATION | 7L | TCXO | 19.2MHz | -30°C ~ 85°C | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.031" (0.80mm) |
| 7L26001005 | TXC CORPORATION | 7L | TCXO | 26MHz | -30°C ~ 85°C | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.031" (0.80mm) |
| 7L26001018 | TXC CORPORATION | 7L | TCXO | 26MHz | -40°C ~ 85°C | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.031" (0.80mm) |
| 7L26002007 | TXC CORPORATION | 7L | TCXO | 26MHz | -30°C ~ 85°C | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.031" (0.80mm) |
| 7L26002009 | TXC CORPORATION | 7L | TCXO | 26MHz | -40°C ~ 85°C | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.031" (0.80mm) |
| 7L26002017 | TXC CORPORATION | 7L | TCXO | 26MHz | -30°C ~ 85°C | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.031" (0.80mm) |
| 7L26002022 | TXC CORPORATION | 7L | TCXO | 26MHz | -40°C ~ 85°C | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.031" (0.80mm) |
| 7L30073001 | TXC CORPORATION | 7L | TCXO | 30MHz | -40°C ~ 85°C | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.031" (0.80mm) |

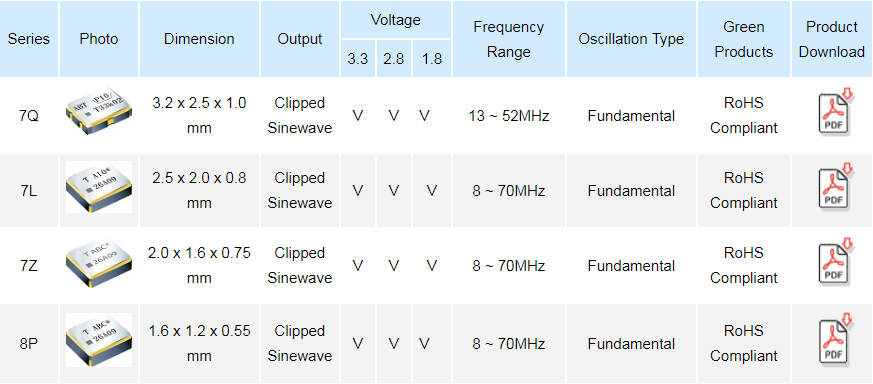

TXC品牌MHZ溫補晶振型號列表圖：
＜晶體振蕩器＞
如果過大的激勵電力對溫補石英晶振外加電壓，有可能導致特性老化或損壞，因此請?jiān)谛麄鲀?、?guī)格書中規定的范圍內使用。
讓無源晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍 以上。
＜晶體振蕩器＞
2520mm晶振的內部電路使用C-MOS。閉鎖、靜電對策請和一般的C-MOS IC一樣考慮。
有些石英晶體振蕩器沒有和旁路電容器進行內部連接。使用時，請?jiān)赩dd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以 最短距離連接。關于個別機型請確認宣傳冊、規格書。
＜晶體濾波器＞
注意電路板圖形的配置，避免輸入端子和輸出端子靠得太近。如果貼裝晶體濾光片的電路板的雜散電容較大，為了消除該雜散電容，有時需要配置調諧電路。
如果過大的激勵電力對GPS晶振外加電壓，有可能導致特性老化或損壞，因此請?jiān)跒V波器的輸入電平在−10dBm以下的狀態下使用。
＜光學產品＞
由于制造過程中進行了灰塵等異物管理，因此包裝開封以后，請?jiān)谶M(jìn)行清潔度管理的環境中使用。
振蕩電路的檢查方法:振蕩頻率測量:必須盡可能地測量安裝在電路上的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對有源晶振振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路:探針不影響圖2，因?yàn)榫彌_器的輸出是通過輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因?yàn)樵贗C上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。TXC晶振,溫補晶振,7L晶振,7L26001005晶振
適當?shù)目刂齐娮柚担≧D）取決于有源貼片晶振的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。音叉式諧振器（kHz頻段）的參考值在100 K。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
負載電容:如果振蕩電路中負載電容的不同，可能導致晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。
