當前位置：首頁 » 貼片晶振 » CTS晶振 » CTS晶振,石英晶振,ATS-SM晶振

prevnext

CTS晶振,石英晶振,ATS-SM晶振

頻率：3.200MHz~64.000MHz

尺寸：12.30*4.83mm

普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

CTS-1

CTS是航空航天、通信、國防、工業、信息技術、醫療和運輸市場的OEM、傳感器和電子元器件的主要設計者和制造商。CTS生產的產品在北美洲、歐洲和亞洲。CTS晶振公司的身份已經建立在120年的堅實基礎上。一個基金會將繼續建立我們公司的聲譽，解決問題，面對挑戰，利用機遇，所有的人都有經驗，沒有人能比得上。作為戰略的一部分，CTS銷售EMS業務。該交易加劇了CTS對其零部件和傳感器業務的關注，并提供額外資金以推動核心能力的增長。
晶振制造業的發展促使許多美國的電子制造商在亞洲開展業務。1968，CTS在臺灣建立了一個生產工廠，為北美原始設備制造商提供離岸生產設備，并與亞洲低成本零部件生產商進行合作。在1980年初的CTS獲得了成功的連接器和背板制造商在北美洲和蘇格蘭的業務。此外，蘇格蘭的連接為CTS的位置傳感器產品打開了許多新的歐洲市場機會。CTS晶振,石英晶振,ATS-SM晶振

JLX-1

CTS-2

CTS晶振,石英晶振,ATS-SM晶振.普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
CTS石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。49S型兩腳貼片晶體,ATS20BSM-1E晶振,ATS-SM晶振

JLX-2

CTS晶振	單位	ATS-SM晶振	石英晶振基本條件
標準頻率	f_nom	3.200MHz~64.000MHz	標準頻率
儲存溫度	T_stg	-40°C~+85°C	裸存
工作溫度	T_use	-20°C~+70°C/-40°C~+85°C	標準溫度
激勵功率	DL	100/1000μW Max.	推薦:10μW~1000μW
頻率公差	f_— l	±30×10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sxncwy.com/
頻率溫度特征	f_tem	±50×10-6/-40°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	12pF~32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±3×10-6/year Max.	+25°C,第一年

JLX-3

RB-3

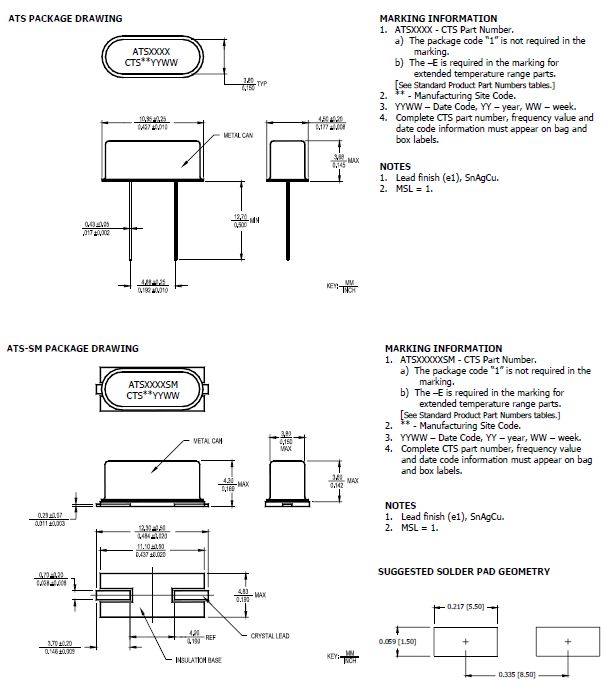

ATS-SM 12.3-4.83 JLX-4

RB-4

抗沖擊
貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果49S假貼片晶振產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。CTS晶振,石英晶振,ATS-SM晶振
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解貼片型49S石英晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。49S型兩腳貼片晶體,ATS20BSM-1E晶振,ATS-SM晶振
靜電
過高的靜電可能會損壞橢圓形貼片晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

JLX-5

輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。CTS晶振,石英晶振,ATS-SM晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）49S型兩腳貼片晶體,ATS20BSM-1E晶振,ATS-SM晶振
