西鐵城晶振,石英晶振,CS325S晶振
頻率：12.000MHz~54.000MHz

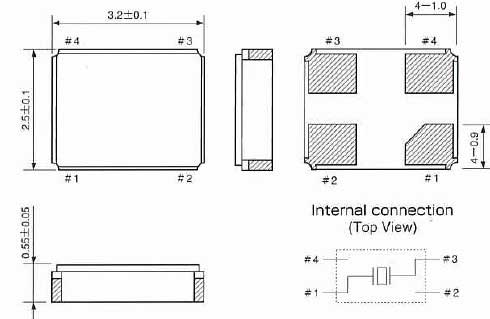

尺寸：3.2*2.5mm
晶振技術參數點擊下載
西鐵城于2001年7月在梧州投資成立領冠電子(梧州)有限公司,注冊資本3000萬元港幣,主要生產石英晶振、手表、液晶反光塊及其它新型電子元器件,當年12月投產,2002年出口額為1000多萬美元。進口3225mm石英晶體諧振器,12MHz貼片無源晶振,CS325S晶體
西鐵城晶振,石英晶振,CS325S晶振,3.2*2.5mm尺寸的石英晶振一直以來都是整個行業里的"寵兒",因其用量最多,使用領域廣,幾乎各行各業都可以用得上這款晶振,其中CITIZEN晶振公司量產的這款CS325S晶振,采用金屬殼四腳表面貼片型的設計,可以充分的發揮出抗沖擊性,耐高溫,低耗電等優勢.
|
符號 |
CS325S晶振參數 |
西鐵城晶振基本信息對照表 |
|
|
Crystal標準頻率 |
f_nom |
12.000MHz~54.00MHz |
|
|
儲存溫度 |
T_stg |
-55°C — +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C — +85°C |
西鐵城晶振特定的溫度 |
|
激勵功率 |
DL |
10μW (100μW Max.) |
如你有最大激勵功率為1.0μW 需求,請聯系我們金洛鑫電子 |
|
精度 |
f_— l |
±30ppm |
如有需要更高的精度可以特定. |
|
拐點溫度 |
Ti |
+25°C ±5°C |
|
|
負載電容 |
CL |
10pF |
可按客戶需求指定 |
|
串聯電阻（ESR） |
R1 |
70kΩ Max. |
70kΩ — 45kΩ |
|
頻率老化 |
f_age |
±5×10-6 / year Max. |
+25°C, 第一年 |
超聲波清洗
（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面波濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下， 晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。西鐵城晶振,石英晶振,CS325S晶振
（2）使用時鐘晶振和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因?yàn)榫w可能受到破壞。
（3）請勿清洗開啟式產品
（4）對于可清洗產品，應避免使用可能對進口晶振產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。進口3225mm石英晶體諧振器,12MHz貼片無源晶振,CS325S晶體
使用環境（溫度和濕度）
請?jiān)谝?guī)定的溫度范圍內使用產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
設計振蕩回路的注意事項
1.驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2 Re
其中i表示經過西鐵城3225mm晶振的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加SMD晶振-小型SMD貼片晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。西鐵城晶振,石英晶振,CS325S晶振
3.負載電容
如果振蕩電路中負載電容的不同，可能導致3225mm無源晶體振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。進口3225mm石英晶體諧振器,12MHz貼片無源晶振,CS325S晶體
其中CS表示電路的雜散電容。
頻率和負載電容特征圖器
振蕩回路參數設置參考
