當前位置：首頁 » 石英晶振 » 大河晶振 » 大河晶振,貼片晶振,FCX-08晶振,進口SMD晶振

prevnext

大河晶振,貼片晶振,FCX-08晶振,進口SMD晶振

頻率：32~80MHZ

尺寸：1.2*1.0mm

1210mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

訂購熱線：0755-27837162

河エレテック，石英晶振，石英振蕩器為中心的電子設備制造商。自1949年開始抵抗器的制造以來，本公司一貫致力于充滿魅力的裝置的開發，以獲得更高的客戶滿足的目標。在持續每天進化的電子機器業界中，企業持續成長是不容易的事，不過，總是以自己的雙手為自己的手創造下一代的企業的想法，更強烈的職員一個人滲透著。此外，在推進有害物質的降低和節能，推進環境的企業作為目標的努力的是當然，在公司治理（企業統治）和依從（法規）也重視。1210超小體積晶振,金屬音叉型石英晶振,FCX-08晶振
河エレテック，2014年開始2017年為止的第4次中期經營計劃啟動了。作為經營理念，“顧客的滿足與信賴的獲得”、“通過獨創的構思的價值的創造”、“事業結構改革提高收益能力”，將所有的利益都信賴在公司的目標。河エレテック的主力產品，水晶使用的電子元件（水晶設備），銷售額的約90%以上。在水晶裝置上也有幾種類型，本公司生產的是大河貼片晶振和水晶振蕩器。其中業界獨有的電子束的氣密封裝工法用橘色的類型（表面安裝型）特化，小型便攜式設備（手機、數碼相機、手機游戲等）和近距離無線通信（藍牙和無線LAN等），汽車電子和醫療機器等最先進的領域集中在穩定的收入，確保了。同時，也作為開發的概念開發的概念，在產品的小型化中經常領導著業界的發展。 JLX-1

RB-1

大河晶振,貼片晶振,FCX-08晶振,進口SMD晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
注意：在石英晶振諧振器晶體測量中各個廠家的儀器會存在一定的差距（誤差），所以應對晶振晶體測試儀器做特別管制。尤其是小公差產品。目前本公司的標準儀器在品管部。DIP 產品為 250A，SMD產品為 250B。品管部應對公司內每臺單機每個月進行一次校對。自動測試機用平移法進行測試。同時保留和記錄與不同客戶之間的誤差。在生產中用平移法解決。高精度的頻率、電阻的測量技術：引進一批先進的檢測儀器，準確度達到±1ppm（國標標準）。在測量應用上制定一套標準的測量方法保證測量的準確性、儀器的精度、測試的一致性。如下方面都會對測量結果帶來影響：1、測試針本身連接的可靠性；2、測試針同測試管的連接性；3、測試板同測試針的接觸問題；4、測試座同電纜的連接；5、小負載的規格測量的規定；6、測試板π頭上空測其C0值(保留3位以上小數)；7、測量環境、操作方法等管制。1210超小體積晶振,金屬音叉型石英晶振,FCX-08晶振 JLX-2

大河晶振	單位	FCX-08晶振	石英晶振基本條件
標準頻率	f_nom	32.000MHZ~80.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-20°C ～ +125°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±7ppm~±50ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sxncwy.com/
頻率溫度特征	f_tem	±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	5pF、6pF、7pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

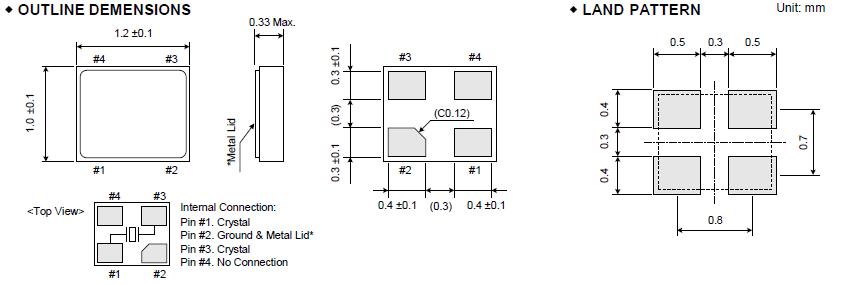

FCX-08_1.2_1.0 JLX-4

請測量使用示波器或頻率計數器石英貼片晶振的兩個端子的信號，如果頻率不在規定范圍內，它的輸出波形的幅度是不夠的（例如超過+/-200ppm的）如果由頻率計數器測量的頻率比目標頻率高，要增加石英晶振的電容（CL，或Cd以及C 8）的值，以降低頻率到目標頻率，反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善，這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。該晶振應正常后，諧振點的調整。大河晶振,貼片晶振,FCX-08晶振,進口SMD晶振

如果波形幅度甚至沒有提高的頻率非常接近目標頻率，我們可以通過以下三種方法改進：方法1：降低產品線路外部電容（Cd和CG）的值，并通過SMD晶振具有較低負載電容（CL）。方法2：采用小電阻（RR）的晶體。方法3：使用鎘和CG的不等價的設計。
我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來無源貼片晶振節省成本，保證安全。請用頻率計數器來測量所述晶體，以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格，請采用晶體合適的CL值為根據您的目標頻率。請采用晶振具有較低的CL如果頻率比目標頻率，反之亦然高得多系統不能正常工作，由于輸出頻率會偏差很大。1210超小體積晶振,金屬音叉型石英晶振,FCX-08晶振 JLX-5

RB-5

振蕩電路：1210晶體諧振器是最小貼片晶振，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。大河晶振,貼片晶振,FCX-08晶振,進口SMD晶振

cptj1

振蕩頻率測量：必須盡可能地測量安裝小體積無源晶振在電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。

cptj

測試條件：(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。? 電源電壓阻抗低于電阻 2Ω。
(2) 其他：? 輸入電容低于 15 pF? 5倍頻率范圍或更多測量頻率。? 鉛探頭應盡可能短。? 測量小體積石英晶體頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3) 其他：? CL包含探頭電容。? 應使用帶有小的內部阻抗的電表。? 使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線。）
