光纖通道晶振,LV3345JEV-125.0MDK,LVDS差分晶振,2520有源晶振,Pletronics振蕩器
頻率:125MHz

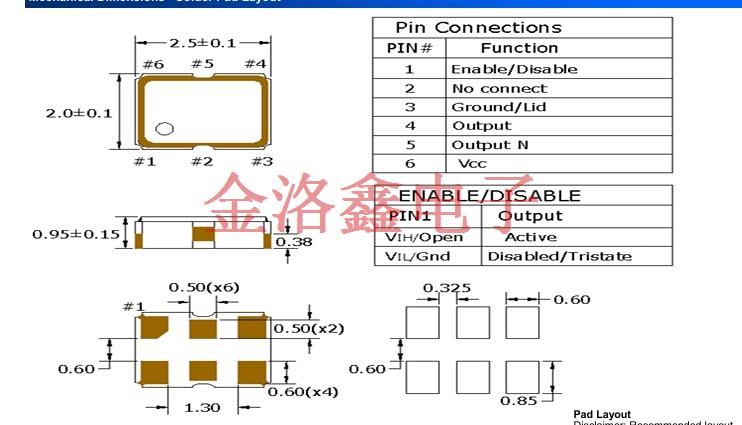

尺寸:2.50 x 2.00mm
光纖通道晶振,LV3345JEV-125.0MDK,LVDS差分晶振,2520有源晶振,Pletronics振蕩器
Pletronics. Inc 是一家美國專業從事石英晶體諧振器(Crystal Resonators)、振蕩器(Oscillators)及頻率控制元件設計、生產與銷售的領先制造商。自1970年成立以來,公司始終以高精度、高可靠性和定制化能力為核心競爭力,服務于全球通信、工業自動化、醫療設備、航空航天及消費電子等高端領域。
在光纖通信高速數據傳輸?shù)暮诵膱鼍爸?,Pletronics 的 LV3345JEV-125.0MDK晶振憑借其卓越性能成為關鍵組件。這是一款 2520mm 封裝的 LVDS差分晶振,專為高精度、高穩定性的光纖通道設計,可精準輸出 125.0MHz 頻率,為光模塊和高速通信設備提供可靠的時鐘基準。
LVDS(低壓差分信號)輸出是該差分晶振的核心優勢,其差分傳輸方式能有效抑制共模噪聲,確保信號在復雜電磁環境下的純凈度與完整性,尤其適用于光纖通信中對信號抖動和干擾敏感的鏈路。2520 封裝(2.5×2.0mm)的超小尺寸設計,適配高密度電路板布局,滿足光模塊、交換機和服務器等設備的小型化需求。
作為有源晶振,其內部集成振蕩電路,無需外部元件即可穩定工作,簡化了設計流程并提升了系統可靠性。此外,其低相位噪聲和低抖動特性(通常低至 0.3ps RMS),可顯著降低數據傳輸誤碼率,保障光纖通道中高速信號的精準同步,適用于 100G/400G 光通信系統、數據中心互連等高帶寬場景。
光纖通道晶振,LV3345JEV-125.0MDK,LVDS差分晶振,2520有源晶振,Pletronics振蕩器

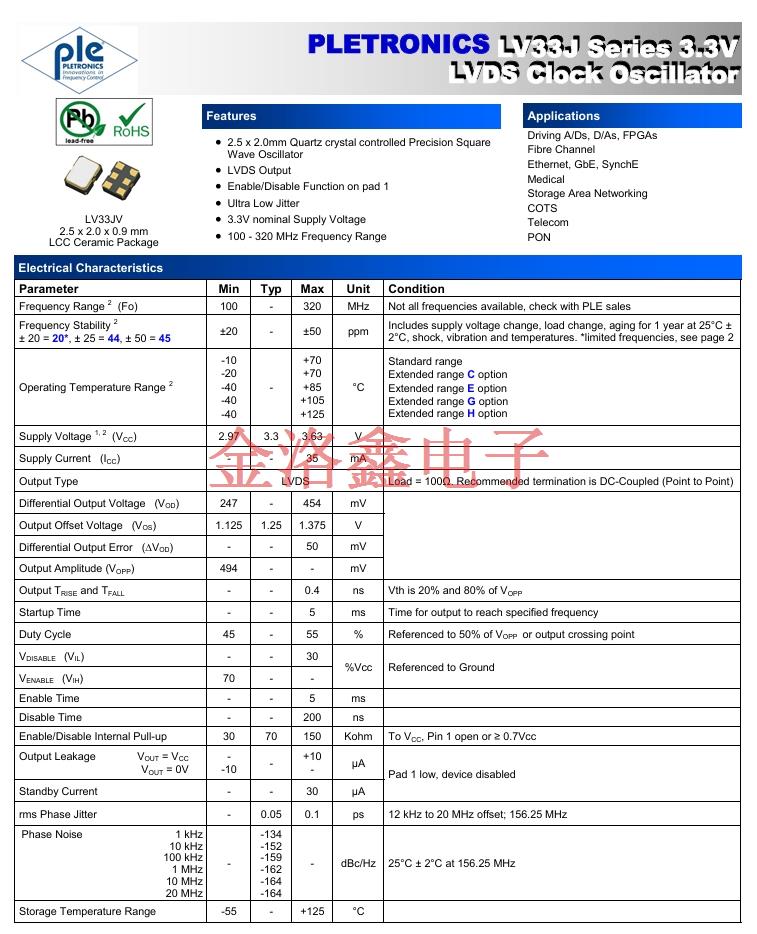

| Parameter | Min | Typ | Max | Unit | ||
| Frequency Range 2 | 100 | - | 220 | MHz | ||
|
Frequency Stability 2
± 20 = 20*, ± 25 = 44, ± 50 = 45
|
±20 | - | ±50 | ppm | ||
| Operating Temperature Range 2 |
-10 -20 -40 -40 -40 |
- |
+70 +70 +85 +105 +125 |
°C | ||
| Supply Voltage 1, 2 VDD | 2.97 | 3.3 | 3.63 | V | ||
| Supply Current IDD | - | - | 35 | mA | ||
| Output Waveform | LVDS石英晶體振蕩器 | |||||
| Differential Output Voltage VOD | 247 | - | 454 | mV | ||
| Output Offset Voltage VOS | 1.125 | 1.25 | 1.375 | V | ||
| Differential Output Error ΔVOD | - | - | 50 | mV | ||
| Output TRISE and TFALL | - | - | 0.4 | ns | ||
| Startup Time | - | - | 5 | ms | ||
| Duty Cycle | 45 | - | 55 | % | ||
| VDISABLE VIL | - | - | 30 | %Vcc | ||
| VENABLE VIH | 70 | - | - | |||
| Enable Time | - | - | 5 | ms | ||
| Disable Time | - | - | 200 | ns | ||
| Enable/Disable Internal Pull-up | 30 | 70 | 150 | Kohm | ||
|
Output Leakage VOUT = VCC VOUT = 0V |
- -10 |
- |
+10 - |
µA | ||
| Standby Current | - | - | 30 | µA | ||
| rms Phase Jitter | - | 0.05 | 0.1 | ps | ||
|
Phase Noise 1 kHz
10 kHz
100 kHz
1 MHz
10 MHz
20 MHz
|
- |
-134 -152 -159 -162 -164 -164 |
- | dBc/Hz | ||
| Storage Temperature Range | -55 | - | +125 | °C | ||
光纖通道晶振,LV3345JEV-125.0MDK,LVDS差分晶振,2520有源晶振,Pletronics振蕩器
光纖通道晶振,LV3345JEV-125.0MDK,LVDS差分晶振,2520有源晶振,Pletronics振蕩器
所有產品的共同點
1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害,因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 (比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能。)
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
公司名:深圳市金洛鑫電子有限公司
聯系人:茹紅青
手機:13510569637
電話:0755-27837162
QQ號:657116624
微信公眾號:CITIZENCRYSTAL
搜狐公眾號:晶振石英晶振NDK晶振
郵箱:jinluodz@163.com
地址:深圳市寶安區41區甲岸路19號
網址:http://www.sxncwy.com/
相關的產品 / Related Products

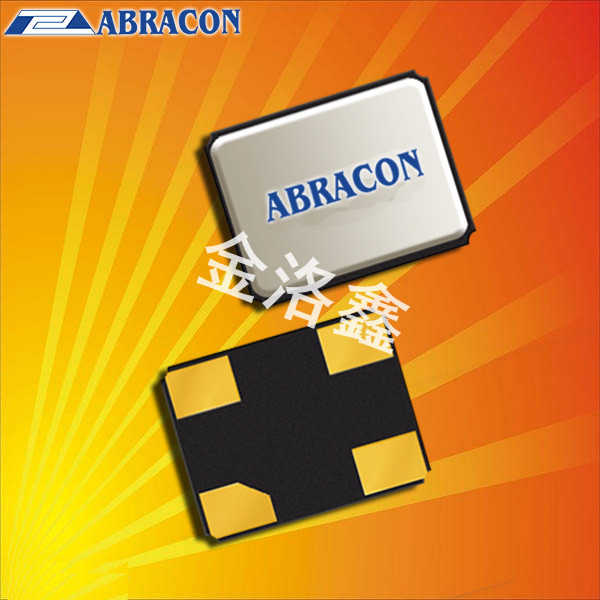

- ABM10-24.576MHZ-D30-T3,2520小型化晶振,艾博康電子晶振
