Pletronics晶振,7050石英晶振,LV77D晶振
頻率:80.000MHz~325.000MHz

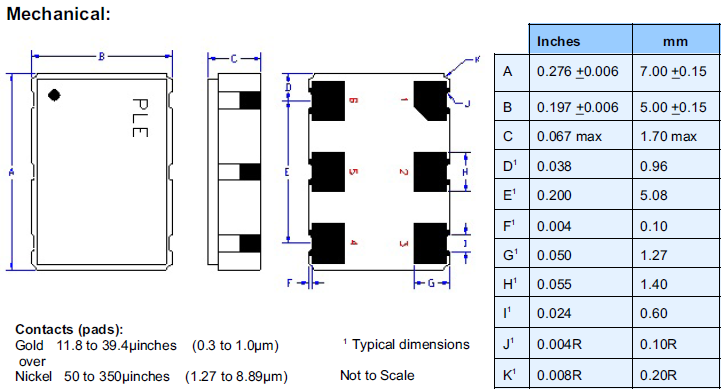

尺寸:7.0*5.0*1.70mm
接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用.
Pletronics公司致力于不斷提高產品產量,降低成本,提高客戶滿意度,滿足員工對培訓、安全和士氣的期望。成為行業中石英晶振和振蕩器的最佳供應商。今天就像Pletronics成立于1979年一樣。我們的目標是卓越的品質和優質的服務。2008年在日本成立的合資企業增加了高頻率CMOS、LVDS和PECL產品的電容器。KG是一個高技術的公司,該公司提供支持他們的OCXOs、Langasite和蘭加特在美洲的空白和晶片。高穩定CMOS TCXOs的引入。
在積極公開有關環境的信息的同時,通過支持環?;顒?dòng),廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA(Plan-Do-multiple Check-Act),努力提高環境性能,不斷改善運用系統.推進環保型業務,充分發揮壓電石英晶體、有源晶體、晶體振蕩器, 溫補晶振,石英晶體振蕩器等器件的綜合實力,推進環保型業務,為減輕社會的環境負荷做出貢獻.
Pletronics晶振,7050石英晶振,LV77D晶振.7.0*5.0mm金屬殼封裝六腳SMD晶振具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.表面超小型,輕型.低消耗電流,表面貼片型產品,具備優良的耐環境特性及高耐熱性強.(可對應回流焊)無鉛產品.滿足無鉛焊接的回流溫度曲線要求.
Pletronics貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定。7050有源貼片晶振,LVDS石英振蕩器,LV77D晶振
|
Pletronics晶振 |
標示 |
LV77D晶振 |
晶振基本信息對照表 |
|
標準范圍 |
f0 |
80.000MHz~325.000MHz |
|
|
電源電圧 |
Vcc |
+2.5V |
|
|
輸出電流 |
Icc |
3.5 mA max. |
Vcc=2.5V |
|
頻率負載 |
L_CMOS |
15pF |
LVDS出力 |
|
標準頻率偏差 |
f_tol |
±20、±25、±50×10-6 max.
|
初期偏差、 |
|
輸出電壓 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
|
|
對稱 |
SYM |
40%~60% |
50% Vcc |
|
標準時間 |
tr/tf |
12 ns max.(1.8~80MHz) |
10%Vcc~90%、L_CMOS=15pF |
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?;驌舸┑拈]門或雜散現象。7050有源貼片晶振,LVDS石英振蕩器,LV77D晶振
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近進口晶體振蕩器的地方(在20 mm范圍之間)。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的OSC晶振的產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。Pletronics晶振,7050石英晶振,LV77D晶振
通電
不建議從中間電位和/或極快速通電,否則會導致石英晶體振蕩器無法產生振蕩和/或非正常工作。
設計振蕩回路的注意事項
1.驅動能力
驅動能力說明7050有源晶振單元所需電功率,其計算公式如下:
驅動能力 (P) = i2_Re
其中i表示經過晶體單元的電流,
Re表示晶體單元的有效電阻,而且 Re=R1(1+Co/CL)2。Pletronics晶振,7050石英晶振,LV77D晶振
2.振蕩補償
除非在差分貼片晶振振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩。為避免該情況發生,請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
3.負載電容
如果振蕩電路中負載電容的不同,可能導致六腳有源晶振振蕩頻率與設計頻率之間產生偏差,如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示電路的雜散電容。7050有源貼片晶振,LVDS石英振蕩器,LV77D晶振
頻率和負載電容特征圖器
振蕩回路參數設置參考
