NDK晶振,貼片晶振,NX8045GB晶振,日產石英晶振
頻率:4~40MHZ

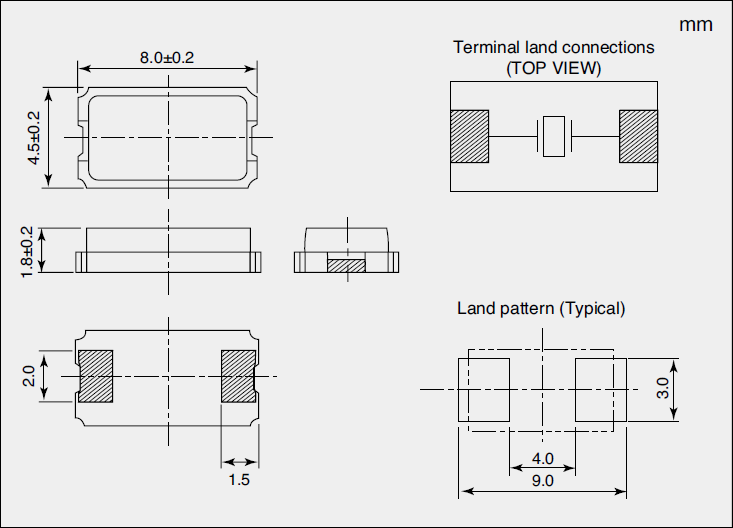

尺寸:8.0*4.5*1.8mm
日本電波工業株式會社作為晶體元器件的專業生產廠家,以“通過對客戶的服務,為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立?,F(xiàn)在我們作為提供電子業必不可少的,在豐富用途被廣泛使用的晶體元器件產品以及應用。晶振技術的傳感器等新的高附加價值產品的頻率綜合生產廠家,正以企業的繼續成長為目標而努力。進口SMD石英晶振,8.0*4.5mm無源諧振器,NX8045GB晶振
NDK晶振遵守法規和監管要求,從事環保產品的開發。環境政策,在其業務活動的所有領域,從開發、生產和銷售的壓電石英晶體元器件、壓電石英晶體、有源晶體、壓電陶瓷諧振器,NDK集團業務政策促進普遍信任的環境管理活動。NDK晶振將:通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的。有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環。通過開展節能活動和減少二氧化碳排放防止全球變暖。避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產。遵守有關環境保護的法律、標準、協議和任何公司承諾的其他要求。
NDK晶振,貼片晶振,NX8045GB晶振,日產石英晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
注意:在石英晶振晶體測量中各個廠家的儀器會存在一定的差距(誤差),所以應對晶振晶體測試儀器做特別管制。尤其是小公差產品。目前本公司的標準儀器在品管部。DIP 產品為 250A,SMD晶振電阻的測量技術:引進一批先進的檢測儀器,準確度達到±1ppm(國標標準)。在測量應用上制定一套標準的測量方法保證測量的準確性、儀器的精度、測試的一致性。如下方面都會對測量結果帶來影響:1、測試針本身連接的可靠性;2、測試針同測試管的連接性;3、測試板同測試針的接觸問題;4、測試座同電纜的連接;5、小負載的規格測量的規定;6、測試板π頭上空測其C0值(保留3位以上小數);7、測量環境、操作方法等管制。進口SMD石英晶振,8.0*4.5mm無源諧振器,NX8045GB晶振
|
NDK晶振 |
單位 |
NX8045GB晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
4MHz~40MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C~+125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C~+85°C |
標準溫度 |
|
激勵功率 |
DL |
10~100μW Max. |
推薦:10μW~100μW |
|
頻率公差 |
f_— l |
±30 × 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±50 × 10-6/-10°C~+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-10°C~+60°C, DL =500μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片,以及相對而言頻率與超音波清潔器相近,所以會由于共振而容易受到破壞,因此請不要用超音波清潔器來沖洗晶振。 關于機械性沖擊(1) 從設計角度而言,即使石英晶振從高度75cm處落到硬質木板上三次,按照設計不會發生什么問題,但因落下時的不同條件而異,有可能導致石英芯片的破損。NDK晶振,貼片晶振,NX8045GB晶振,日產石英晶振
在使之落下或?qū)λ┘記_擊之時,在使用之前,建議確認一下振蕩檢查等的條件。(2) SMD石英晶振與電阻以及電容器的芯片產品不同,由于在內部對石英晶振晶片進行了密封保護,因此關于在自動安裝時由于沖擊而導致的影響,請?jiān)谑褂弥?,懇?qǐng)貴公司另外進行確認工作。(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上,不得已要安裝到同一塊基板上時,請確保晶振能正常工作。
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的無源石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。進口SMD石英晶振,8.0*4.5mm無源諧振器,NX8045GB晶振
振蕩頻率測量:必須盡可能地測量安裝在進口二腳貼片諧振器電路上的諧振器的振蕩頻率的真實值,使用正確的方法。在振蕩頻率的測量中,通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式,如下面的圖所示(圖)。2, 3和4)。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。NDK晶振,貼片晶振,NX8045GB晶振,日產石英晶振
接觸振蕩電路:探針不影響圖2,因?yàn)榫彌_器的輸出是通過8045晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3,因?yàn)樵贗C上測量緩沖器輸出(1/1、1/2等)。圖4示出了來自ic的無緩沖器輸出接收的情況,由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容(3 pF以下XTAL終端IC)和探針。然而,應該注意到,使用這種方法輸出波形較小,測量不能依賴于即使示波器能檢查振蕩波形,頻率計數器的靈敏度也可以。在這種情況下,使用放大器來測量。
1.振蕩電路:晶體諧振器是無源元件,因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此,在8x4.5mm汽車級晶振振蕩電路的設計中,先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后,后續的項目,例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在振蕩電路的設計中,必須認識到陶瓷面晶振個體的作用。組件.在表1中,以例如振蕩電路為例來描述角色。(圖1)使用一個通用的C-MOS IC(74hcuo4ap東芝)。當反饋電阻未安裝在振蕩電路中時,如圖所示表1,即使在振蕩功率作用下,諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接,否則振蕩不會啟動。
