愛普生晶振C-4,Q12C40001006200石英插件晶體
頻率：32.768KHZ
尺寸：1.5*5.0mm
愛普生晶振C-4,Q12C40001006200石英插件晶體,EPSON晶振,音叉晶體,無源晶振,石英晶體諧振器,進口晶振,玩具晶振,48M晶振,型號C-4,編碼Q12C40001006200是一款1550mm的圓柱晶振,兩腳插件晶振,頻率48MHZ,負載電容12.5pF,精度±100ppm,工作溫度-10to+60°C,采用先進的生產技術結合高端的生產設備匠心打磨而成,符合國家認證標準,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,與其不同的編碼Q11C004R1002000無源圓柱晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能.愛普生晶振C-4,Q12C40001006200石英插件晶體

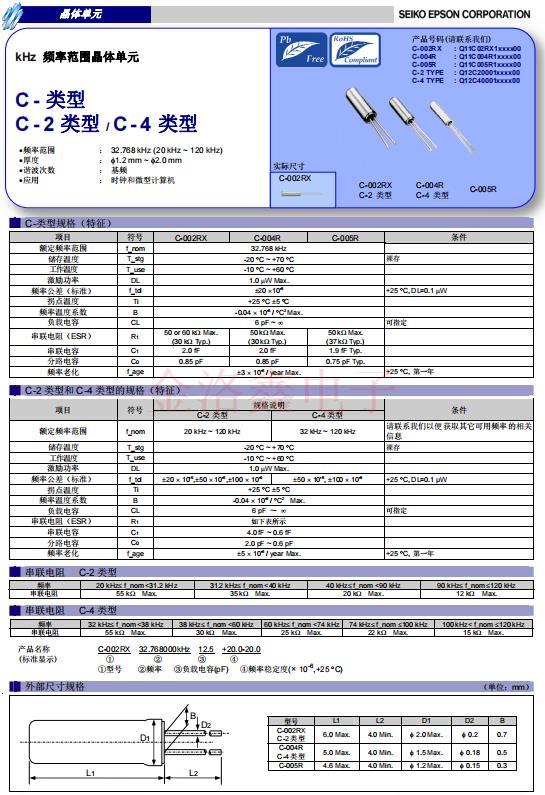

Q12C40001006200晶振 參數表
|
愛普生晶振 |
單位 |
C-4晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
48MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-10°C ～ +60°C |
裸存 |
|
工作溫度 |
T_use |
-10°C ～ +60°C |
標準溫度 |
|
激勵功率 |
DL |
10μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±100 × 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±100 × 10-6/-10°C ～ +60°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12.5pF ～ ∞ |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |

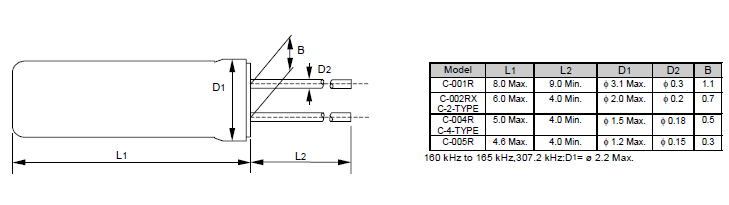

愛普生晶振C-4,Q12C40001006200石英插件晶體 尺寸圖
Q12C40001006200晶振 使用注意事項
晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業，但如果是超過規格以上的高溫，則頻率有可能發生較大的變化，因此請避免不 必要的高溫度。
機械振動的影響：當石英晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。愛普生晶振C-4,Q12C40001006200石英插件晶體
PCB設計指導：
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:
(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。愛普生晶振C-4,Q12C40001006200石英插件晶體
| 無源晶體編碼 | LxWxH/尺寸 | Model/型號 | Frequency/頻率 | CL Value/負載 | Freq.tol./頻率 @+25°C | Oper. Temper. Range/工作溫度 |
| Q12C40001006200 | Φ 1.5 x 5 mm | C-4 | 48.000000 kHz | 12.5 pF | +/-100 ppm | -10 to +60 °C |
| Q11C004R1000500 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.2 pF | +/-15.0 ppm | -10 to +60 °C |
| Q11C004R1000700 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1000800 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.2 pF | +/-30.0 ppm | -10 to +60 °C |
| Q11C004R1001200 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 7 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1001700 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.2 pF | -5.0/+15.0 ppm | -10 to +60 °C |
| Q11C004R1002000 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.7 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1002300 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1002400 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 6 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1003200 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8 pF | +/-10.0 ppm | -10 to +60 °C |
| Q11C004R1005000 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 10 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1006700 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8 pF | +/-15.0 ppm | -10 to +60 °C |
| Q11C004R1006800 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 20 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1007300 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.2 pF | +/-10.0 ppm | -10 to +60 °C |
| Q11C004R1007400 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 82 pF | +/-20.0 ppm | -10 to +60 °C |
