當前位置：首頁 » 貼片晶振 » 瑞康晶振 » 瑞康晶振,進口SMD晶體,RSX-5晶振

prevnext

瑞康晶振,進口SMD晶體,RSX-5晶振

頻率：12.000MHz~40.000MHz

尺寸：5.0*3.2*0.7mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域.

訂購熱線：0755-27837162

RK-2

瑞康的產品系列包括低穩定度晶體振蕩器（XO），壓控晶體振蕩器（VCXO）和晶體產品，通過高容量精密溫補晶振（TCXO），烤箱控制晶體振蕩器（OCXO），表面聲波（SAW））振蕩器和專業產品，以實現極高的性能。主要以石英晶體技術為基礎，利用其獨特和自然的壓電性能，瑞康產品創造出非常精確的電信號。這些信號用于在最苛刻的通信應用中產生無線電波并同步時間。
過與客戶的密切合作關系并聽取他們的問題，瑞康很快了解了頻率參考（振蕩器）對GNSS的關鍵。其穩定性影響了系統定位，跟蹤，維護鎖定和獲取弱衛星信號的能力。通過與行業領先制造商的多年合作，瑞康率先設計，制造和測試石英晶體振蕩器以滿足GNSS系統的獨特需求的最佳方式。

JLX-1

瑞康晶振,進口SMD晶體,RSX-5晶振.3225mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.5032mm金屬四腳晶體,耐高溫SMD晶振,RSX-5晶振
瑞康石英晶振的切型。采用高速線切割技術：1.優化及嚴格規范線切割機各項設備參數；2.通過試驗精選所使用的各類線切割料，如：磨料、線切割線、槽輪等；3.確認最優的石英晶振切割工藝參數。通過以上方法使切割出的貼片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生產效率。

JLX-2

RB-2

瑞康晶振	單位	RSX-5晶振	石英晶振基本條件
標準頻率	f_nom	12.000MHZ~40.000MHZ	標準頻率
儲存溫度	T_stg	-55°C ~+105°C	裸存
工作溫度	T_use	-55°C ~ +105°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±5× 10-6 (標準), (±5× 10-6 ~±25× 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sxncwy.com/
頻率溫度特征	f_tem	±5× 10-6/-55°C ～ +105°C	超出標準的規格請聯系我們.
負載電容	CL	5pF~50PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

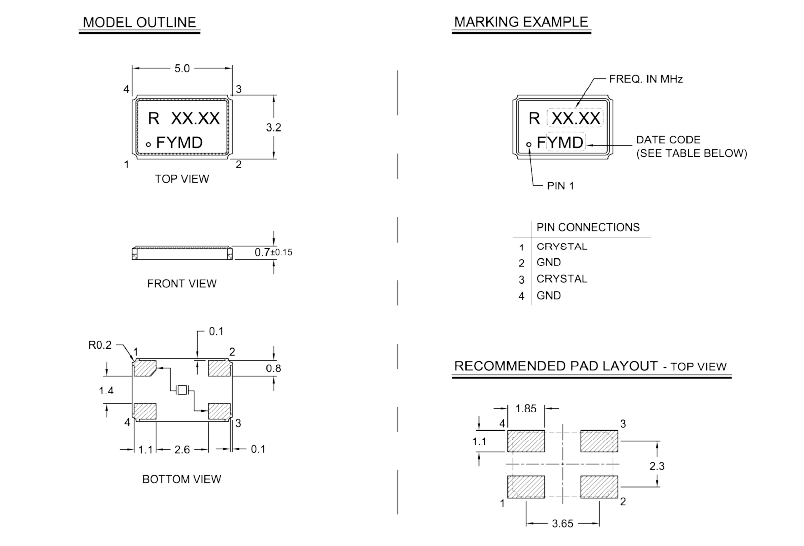

RSX-5 5032

JLX-4

RB-4

清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個無源晶振產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。5032mm金屬四腳晶體,耐高溫SMD晶振,RSX-5晶振
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然5032晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得進口貼片晶振產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。瑞康晶振,進口SMD晶體,RSX-5晶振
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請?jiān)跊](méi)有直射陽光，不發生結露的場所保管。

JLX-5

RB-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明進口貼片石英晶振單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。瑞康晶振,進口SMD晶體,RSX-5晶振

sjzrhl_1

2.振蕩補償
除非在5032無源晶振振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

3. 負載電容
如果振蕩電路中負載電容的不同，可能導致5032M金屬四腳諧振器振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。5032mm金屬四腳晶體,耐高溫SMD晶振,RSX-5晶振

sjzrhl_3
