KDS晶振,彎腳晶振,SM-14J晶振
頻率：32.768KHZ，30~80KHZ

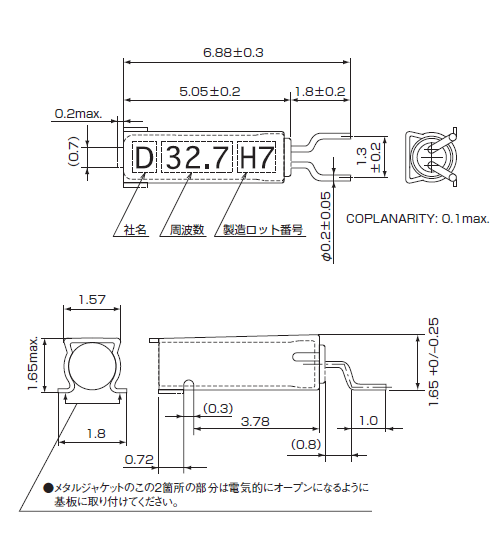

尺寸：6.88*1.57mm
晶振技術參數點擊下載
日本大真空株式會社,于1993年被天津政府對外資招商部特別邀請?jiān)谥袊?guó)天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.主要研發生產:壓電石英水晶制品,石英晶體諧振器,石英晶體振蕩器系列.陶瓷制品以及光學制品,其主要的產品還是水晶振動子,剛投資建廠時主打產品便是32.768KHZ系列產品。
KDS晶振,彎腳晶振,SM-14J晶振,32.768K晶振系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
|
KDS晶振 |
單位 |
SM-14J晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ 30-80KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF ～ ∞ |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
通電
不建議從中間電位和/或極快速通電，否則會導致有源晶振無法產生振蕩和/或非正常工作。
晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業，但如果是超過規格以上的高溫，則頻率有可能發生較大的變化，因此請避免不 必要的高溫度。
有關SMD產品的回流焊焊接溫度描述，請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”。
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。KDS晶振,彎腳晶振,SM-14J晶振
輸出波形與測試電路
1.時序表
2. 測試條件
(1) 電源電壓
? 超過 150µs，直到電壓級別從 0 %達到 90 % 。
? 電源電壓阻抗低于電阻 2Ω。
(2) 其他
? 輸入電容低于 15 pF
? 5倍頻率范圍或更多測量頻率。
? 鉛探頭應盡可能短。
? 測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3) 其他
? CL包含探頭電容。
? 應使用帶有小的內部阻抗的電表。
? 使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
3. 測試電路
TCO-****系列 VG, TG, EG,XG系列 *1 ：在頻率電壓控制功能時，進行連接
·
|
（1）CMOS 負載 |
|
|
（2） 抗低,電容負載 |
|
·
|
（3） TTL 負載 |
|
·
|
（4） LV-PECL 負載 |
|
·
|
（5）LV-PECL 負載 |
|
|
（6） LV-PECL 負載 |
|
|
（7） LVDS 負載 |
|
|
（8） HCSL 負載 |
|
