SM7744DEW-133.333M,美國普銳特晶振,歐美進口有源晶振,SM77D振蕩器
頻率：133.333MHz

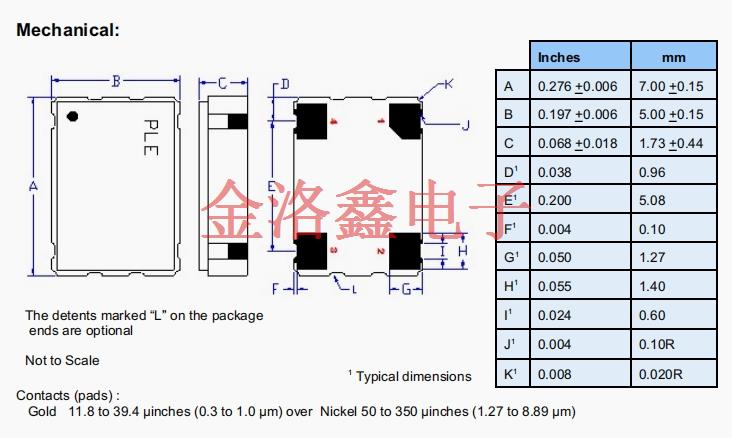

尺寸：7.00 x 5.00mm
SM7744DEW-133.333M,美國普銳特晶振,歐美進口有源晶振,SM77D振蕩器
SM7744DEW - 133.333M作為美國普銳特出品的歐美進口有源晶振，代表了該品牌在晶振制造領域的精湛工藝。其133.333MHz的高頻輸出，專為滿足高速數據處理和通信設備的需求而設計。采用高品質的原材料和先進的制造技術，在 - 40℃至 + 85℃的寬溫度范圍內，能將頻率偏差嚴格控制在極小范圍，展現出卓越的頻率穩定性。作為SM77D振蕩器系列的一員，它內部集成了高性能的振蕩電路，無需復雜的外部電路支持，即可快速穩定地輸出精準的高頻信號。這種穩定性使得它在通信基站、高速網絡設備等對時鐘精度要求極高的應用場景中，成為保障數據準確傳輸和處理的關鍵元件。無論是在5G通信的高速數據交互，還是在工業自動化的高速控制流程中，SM7744DEW - 133.333M都能憑借其穩定的高頻性能，確保設備的穩定運行。
SM7744DEW - 133.333M憑借其穩定的133.333MHz頻率輸出，在多個領域展現出廣泛的適用性和卓越的效能。在通信領域，它為光通信模塊、無線接入點等設備提供精確的時鐘同步信號，確保數據在高頻下的高速、準確傳輸，助力構建高效穩定的通信網絡。在工業自動化領域，該Pletronics晶振為高速運轉的工業機器人、精密加工設備以及自動化生產線等提供穩定的時鐘基準，實現設備之間的精準協同工作，提高生產效率和產品質量。在高端測試測量儀器中，其高精度的時鐘輸出能夠滿足對時間和頻率測量的嚴格要求，提升測量的準確性和可靠性。無論是前沿的通信技術、復雜的工業生產，還是精密的測試測量領域，SM7744DEW - 133.333M都能憑借其精準的頻率和穩定的性能，滿足不同領域?qū)Ω哳l時鐘信號的需求，成為推動各行業發展的重要元器件。
進口美國晶振普銳特對SM7744DEW - 133.333M的品質把控極為嚴格，從原材料的篩選到生產工藝的每一個環節，都遵循著嚴格的質量標準。精選高品質的原材料，確保晶振具備良好的物理特性和頻率穩定性。通過先進的切割、研磨和封裝工藝，保證晶振的精度和可靠性。該晶振經過一系列嚴苛的測試，包括高低溫循環測試，模擬極端溫度條件下的性能表現，確保在溫度大幅波動時仍能穩定工作；濕度測試，檢驗其在潮濕環境中的防潮能力；振動和沖擊測試，驗證其在振動和沖擊環境下的可靠性。通過這些嚴格的測試，SM7744DEW - 133.333M石英振蕩器具備了卓越的品質，能夠在各種復雜環境下為電子設備提供持續穩定的133.333MHz頻率信號，為產品的長期穩定運行提供可靠保障。
SM7744DEW-133.333M,美國普銳特晶振,歐美進口有源晶振,SM77D振蕩器

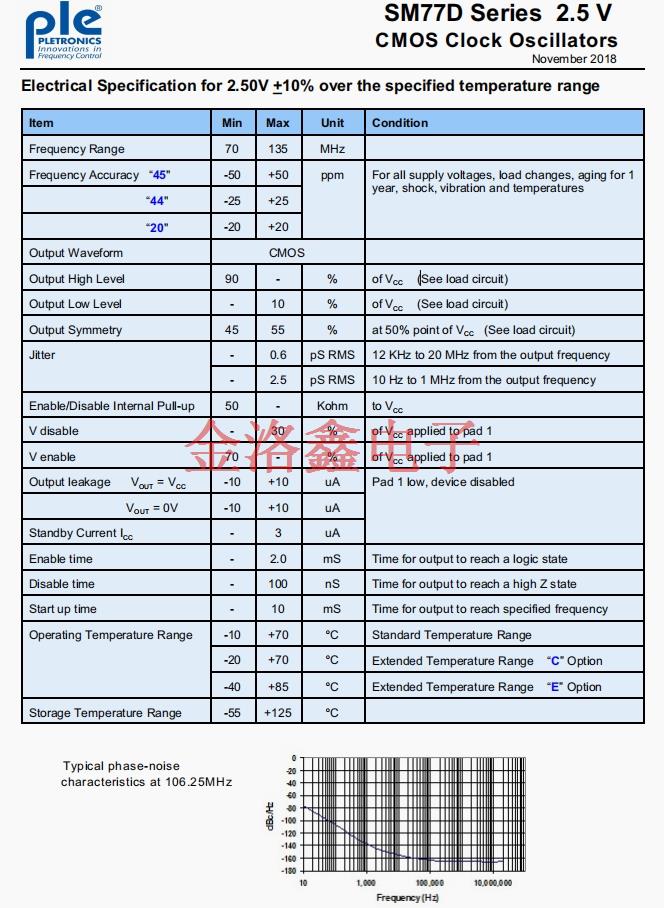

| Item | Min | Max | Unit | Condition |
| Frequency Range | 70 | 135 | MHz | |
| Frequency Accuracy “45" | -50 | +50 | ppm |
For all supply voltages, load changes, aging for 1
year, shock, vibration and temperatures
|
| “44" | -25 | +25 | ||
| “20" | -20 | +20 | ||
| Output Waveform | CMOS | |||
| Output High Level | 90 | - | % | of VCC (See load circuit) |
| Output Low Level | - | 10 | % | of VCC (See load circuit) |
| Output Symmetry | 45 | 55 | % | at 50% point of VCC (See load circuit) |
| Jitter | - | 0.6 | pS RMS | 12 KHz to 20 MHz from the output frequency |
| - | 2.5 | pS RMS | 10 Hz to 1 MHz from the output frequency | |
| Enable/Disable Internal Pull-up | 50 | - | Kohm | to VCC |
| V disable | - | 30 | % | of VCC applied to pad 1 |
| V enable | 70 | - | % | of VCC applied to pad 1 |
| Output leakage VOUT = VCC | -10 | +10 | uA | Pad 1 low, device disabled |
|
VOUT = 0V |
-10 | +10 | uA | |
| Standby Current ICC | - | 3 | uA | |
| Enable time | - | 2.0 | mS | Time for output to reach a logic state |
| Disable time | - | 100 | nS | Time for output to reach a high Z state |
| Start up time | - | 10 | mS | Time for output to reach specified frequency |
| Operating Temperature Range | -10 | +70 | oC | Standard Temperature Range |
| -20 | +70 | oC | Extended Temperature Range “C” Option | |
| -40 | +85 | oC | Extended Temperature Range “ E” Option | |
| Storage Temperature Range | -55 | +125 | oC | |
SM7744DEW-133.333M,美國普銳特晶振,歐美進口有源晶振,SM77D振蕩器
SM7744DEW-133.333M,美國普銳特晶振,歐美進口有源晶振,SM77D振蕩器
所有產品的共同點
1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
