Greenray晶振,TCXO晶振,T70晶振
頻率：10.000MHz~50.000MHz

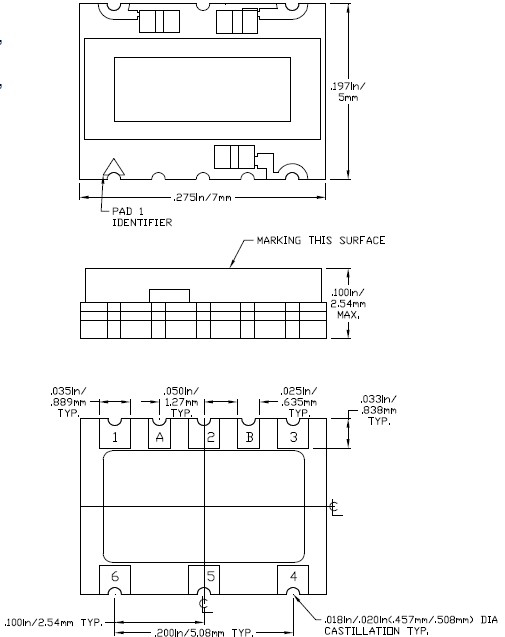

尺寸：7.0*5.0*2.54mm
Greenray格林雷晶振集團廣泛用于通信行業的需求,包括為電信、無線和SATCOM以及WiMAX等新興技術而設計的產品,包括用于電信的Stratum III和IIIE.此外,我們還為全球?qū)Ш叫l(wèi)星系統(如GPS)提供高精度有源晶振,石英晶體振蕩器,溫補晶振等.所生產的石英晶振晶體達到了歐盟環保要求.Greenray購買的所有部件和材料都是經過檢查嚴格按照標準并且符合RoHS標準的制造商所提供.
我們將追求在資源利用上的零廢物率.壓電石英晶體元器件、壓電石英晶體、有源晶振原材料將得到循環和再利用以最大限度地減少對其處理量,同時節約資源.在廢物的滋生地,廢物將被安全、負責地處理掉.7050貼片溫補振蕩器,低電壓有源晶體,T70晶振
Greenray晶振,TCXO晶振,T70晶振.具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC（頻率控制）功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.
相位噪聲和抖動是對同一種現象的兩種不同的定量方式，是對短期穩定度的真實度量。石英晶體振蕩器以及其它利用基波或諧波方式的晶體振蕩器具有最好的相位噪聲性能。采用鎖相環合成器產生輸出頻率的石英晶體振蕩器比采用非鎖相環技術的振蕩器一般呈現較差的相位噪聲性能。
|
型號 |
T70晶振 (TCXO)7050 |
|
|
輸出頻率范圍 |
10~50MHz |
|
|
標準頻率 |
16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz |
|
|
電源電壓范圍 |
+3.3V~+5.0 |
|
|
電源電壓（Vcc） |
+3.3V |
|
|
消耗電流 |
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz） |
|
|
待機時電流 |
- |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//10pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
溫度特性 |
±0.5×10-6,±2.5×10-6 max./-30?+85℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
負載變化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻率控制 |
控制靈敏度 |
- |
|
頻率控制極性 |
- |
|
|
啟動時間 |
2.0ms max. |
|
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個溫度補償晶振產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。7050貼片溫補振蕩器,低電壓有源晶體,T70晶振
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然7050溫補晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
進口有源晶振產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得貼片晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使 用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。Greenray晶振,TCXO晶振,T70晶振
輸出波形與測試電路
1.時序表
2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。7050貼片溫補振蕩器,低電壓有源晶體,T70晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）Greenray晶振,TCXO晶振,T70晶振
3.測試電路
