Connor-Winfield公司是私營,基于我們的電子產品制造商。1963年合并后,Connor-Winfield主要集中在設計和制造石英計時電路和振蕩器用于各種電子產品的應用。Connor-Winfield全球計時解決方案包含兩個石英晶振操作;一個水晶振蕩器設計制造集團，和一個專門設計同步時鐘，PLL模塊，特殊功能asic用于通信和數據通信應用，全球定位系統(GPS)為同步以太網應用的定時解決方案的時間產品組。
    CONNOR-WINFIELD晶振集團為確保安全、提高保護預防措施、溫補晶振的可靠性以及職業安全，確保職業健康與環境的優越性，通過正式的管理評審和對健康、安全和環境實施效果的持續改進，保護人群及財產與環境。ONNOR-WINFIELD晶振遵守所有適用的有關環境、健康和安全的法律和法規以及CONNOR-WINFIELD晶振集團自己的有關環境、工業衛生和安全的方針和承諾。貼片型TCXO振蕩器,北斗導航系統晶振,TX176晶振

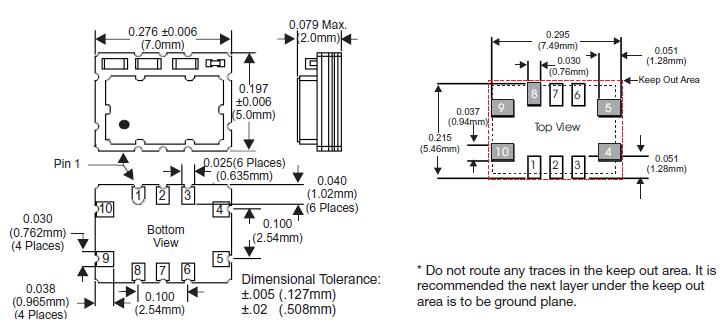

    ConnorWinfield晶振,TCXO振蕩器,TX176晶振.產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: -40度~85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
    康納溫菲爾德貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英貼片晶振的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

噪音
    在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發有源晶振功能失常或擊穿的閉門或雜散現象。
電源線路
    電源的線路阻抗應盡可能低。
輸出負載
    建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
    未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。貼片型TCXO振蕩器,北斗導航系統晶振,TX176晶振
熱影響
    重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
    進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
    不建議從中間電位和/或極快速通電，否則會導致有源晶體無法產生振蕩和/或非正常工作。ConnorWinfield晶振,TCXO振蕩器,TX176晶振

1、振蕩電路
TCXO晶體振蕩器是有源元件，因此不會受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。ConnorWinfield晶振,TCXO振蕩器,TX176晶振
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

晶體諧振腔的形式模式，但泛音振蕩或基波。
康納溫菲爾德有源晶振振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米。
在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米。

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。貼片型TCXO振蕩器,北斗導航系統晶振,TX176晶振
適當?shù)目刂齐娮柚担≧D）取決于進口有源晶振的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
音叉式諧振器（kHz頻段）的參考值在100 K。
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
