愛普生貼片式貼片振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢(Epson — yocom)運用長年積累的培育人工石英晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件.

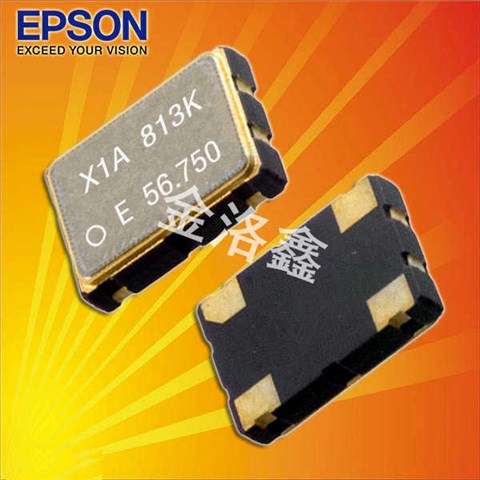

EPSON晶體,有源晶振,SG7050CBN晶振,X1G0044910001晶振,石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性。
貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品壓電石英晶體被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.
|
愛普生晶振規格 |
SG7050CBN晶振 |
|
驅動輸出 |
CMOS |
|
常用頻率 |
80~170MHZ |
|
工作電壓 |
+1.6~+3.63V(代表値) |
|
靜態電流 |
(工作時)+1.2 mA max. (F≦15MHz)+1.4 mA max. (15<F≦26MHz) |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
(10kΩ//10pF) ±10% |
|
常規溫度偏差 |
±20/30/50×10-6(After 2 reflows) |
|
頻率溫度偏差 |
±30×10-6/-40℃~+85℃ |
|
±50×10-6/-55℃~+125℃(オプション) |
愛普生日產有源兆赫茲晶振型號列表:
愛普生日產有源兆赫茲晶振編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG7050CAN
35.020000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 2.2 mA
+/-3ppm
45 to 55 %
SG7050CAN
7.372800 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 105 °C
+/-100 ppm
≤ 1.8 mA
+/-3ppm
45 to 55 %
SG7050CAN
48.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-100 ppm
≤ 2.6 mA
+/-3ppm
45 to 55 %
SG7050CAN
3.300000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 1.8 mA
+/-3ppm
45 to 55 %
SG7050CBN
100.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG7050CBN
125.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG7050CBN
106.250000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0044810239
SG7050CAN
35.020000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 2.2 mA
+/-3ppm
45 to 55 %
X1G0044810240
SG7050CAN
7.372800 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 105 °C
+/-100 ppm
≤ 1.8 mA
+/-3ppm
45 to 55 %
X1G0044810242
SG7050CAN
48.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-100 ppm
≤ 2.6 mA
+/-3ppm
45 to 55 %
X1G0044810243
SG7050CAN
3.300000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 1.8 mA
+/-3ppm
45 to 55 %
X1G0044910001
SG7050CBN
100.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0044910002
SG7050CBN
125.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0044910003
SG7050CBN
106.250000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
機械振動的影響:當7050晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。EPSON晶體,有源晶振,SG7050CBN晶振,X1G0044910001晶振
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度: 溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
驅動能力:驅動能力說明TCXO晶振所需電功率,其計算公式如下:驅動能力 (P) = i2_Re其中i表示經過晶體單元的電流,Re表示晶體單元的有效電阻,而且 Re=R1(1+Co/CL)2。EPSON晶體,有源晶振,SG7050CBN晶振,X1G0044910001晶振
1、振蕩電路:晶體諧振器是無源元件,因此受到7050有源晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此,在振蕩電路的設計中,先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后,后續的項目,例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2。角色的分量與參考值:在高穩定頻率晶振振蕩電路的設計中,必須認識到個體的作用。組件.在表1中,以例如振蕩電路為例來描述角色。(圖1)使用一個通用的C-MOS IC(74hcuo4ap東芝)。當反饋電阻未安裝在振蕩電路中時,如圖所示表1,即使在振蕩功率作用下,有源貼片晶振也不會啟動振蕩。電路。除非有適當值的電阻器連接,否則振蕩不會啟動。
測試條件:(1) 電源電壓超過150µs,直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2) 其他輸入電容低于 15 pF.5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量7050標準石英晶體振蕩器頻率時,探頭阻抗將高于 1MΩ。當波形經過石英晶體振蕩器的放大器時,可同時進行測量。(3) 其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽,以觀察波形。(請勿使用該探頭的長接地線)
