Abracon晶振,石英晶體諧振器,ABLSG晶振

產品簡介

普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

產品詳情

Abracon-1

Abracon工程副總裁Syed Raza評論說：“半導體技術致力于將所有的功耗從最新一代的MCU和RF芯片組中扭轉出來，芯片上的皮爾斯振蕩器缺乏必要的增益，對gm_critical指標產生不利影響。 PAS測試是診斷可預防問題的最可靠的方法。“
ABRACON旗艦ABLNO系列提供超低相位噪聲固定時鐘或電壓控制晶體振蕩器（VCXO）解決方案標準尺寸為9x14mm。同超過12 kHz的37fs典型RMS抖動20MHz帶寬@ 100MHz載波，ABLNO是性能驅動的理想選擇通訊，射頻，無線回程，和儀器應用。Abracon的產品不是專為軍事，航空，航空航天，生命依賴醫療應用或任何需要高可靠性的應用而設計的。

JLX-1

Abracon-2

Abracon晶振,石英晶體諧振器,ABLSG晶振.49S型貼片石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。

JLX-2

RB-2

Abracon晶振	單位	ABLSG晶振	石英晶振基本條件
標準頻率	f_nom	3.579545MHZ~75.000MHz	標準頻率
儲存溫度	T_stg	-55°C～+125°C	裸存
工作溫度	T_use	-0°C～+70°C	標準溫度
激勵功率	DL	1-500μW Max.	推薦:1μW～100μW
頻率公差	f_— l	±50 × 10-6(標準)	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sxncwy.com/
頻率溫度特征	f_tem	±50 × 10-6/-20°C～+70°C	超出標準的規格請聯系我們.
負載電容	CL	18pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

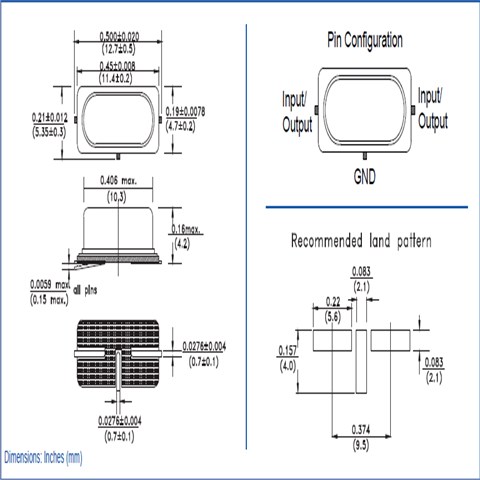

ABLSG 11.4-4.7

JLX-4

RB-4

機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。Abracon晶振,石英晶體諧振器,ABLSG晶振
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
