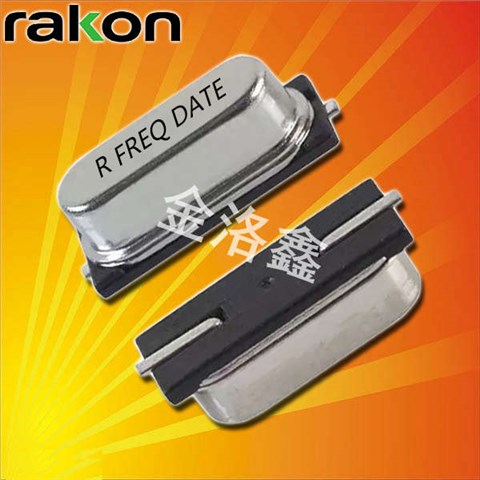

瑞康晶振,石英晶體諧振器,RHC-49US晶振

產品簡介

外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

產品詳情

自20世紀90年代初以來，瑞康一直處于全球?qū)Ш叫l(wèi)星系統（GNSS）技術和行業的前沿。當時瑞康推出了最小的1 ppm穩定振蕩器。瑞康開發了幾項獨特的世界領先的解決方案，以滿足電訊市場的需求，包括世界首個基于ASIC的OCXO（IC-OCXO），具有更高可靠性，更低功耗和外形尺寸的OCXO控制晶體振蕩器（OCXO）通過超穩定溫補晶振（TCXO），推動傳統性能極限的界限。
我們保持技術和市場領先地位，在個人導航設備和救援信標等應用中占有絕對的市場份額。更高的性能和更低的成本意味著數量在持續增長，并且在諸如地理標記和基于位置的社交網絡等應用中，更多的用途正在迅速涌現。

JLX-1

RK-1

瑞康晶振,石英晶體諧振器,RHC-49US晶振.具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.
瑞康晶振高精密點膠技術：無源晶振晶片膠點的位置、大?。何恢脺?zhǔn)確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。

JLX-2

RB-2

瑞康晶振	單位	RHC-49US晶振	石英晶振基本條件
標準頻率	f_nom	3.4875MHZ~75.000MHZ	標準頻率
儲存溫度	T_stg	-40°C~+85°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	1000μW Max.	推薦:1μW～100μW
頻率公差	f_— l	±5× 10-6(標準), (±5× 10-6~±50 × 10-6可用)	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sxncwy.com/
頻率溫度特征	f_tem	±3× 10-6~±50× 10-6/-40°C～+85°C	超出標準的規格請聯系我們.
負載電容	CL	5pF~50PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

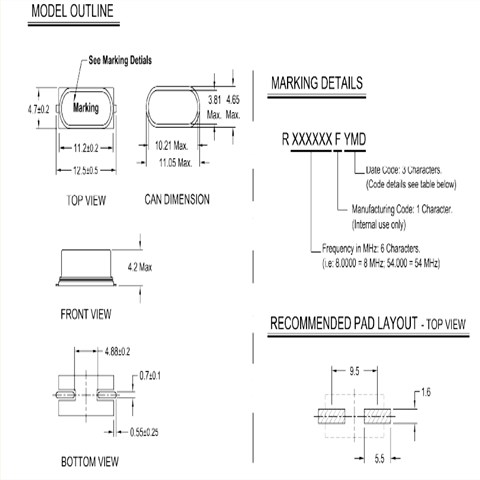

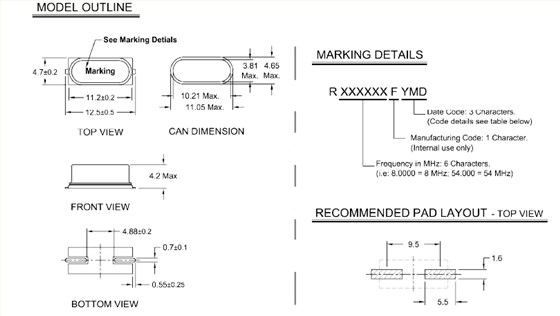

RHC-49US 13-4.9

JLX-4

RB-4

機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管49S晶振產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。瑞康晶振,石英晶體諧振器,RHC-49US晶振
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于假貼片晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

JLX-5

RB-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明瑞康貼片石英晶振單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在進口石英晶體振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

sjzrhl_2

3. 負載電容
如果振蕩電路中負載電容的不同，可能導致49SMD貼片晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。瑞康晶振,石英晶體諧振器,RHC-49US晶振

sjzrhl_3
