Crystek公司 成立于1958年,是射頻微波和頻率控制行業的高性能技術全球領導者。Crystek公司廣泛的產品包括多種終端市場,包括無線,微波無線電,電信,工業,企業,航空航天和政府部門。Crystek公司是一家通過ISO9001:2008認證的企業,總部位于佛羅里達州邁爾斯堡CrystekCorporation®自1958年以來一直提供頻率產品,包括無源晶振,XO(時鐘振蕩器),TCXO(溫度補償晶體振蕩器),VCO(壓控振蕩器)和VCXO(壓控晶體振蕩器)。
Crystek經營兩個專門用于頻率控制的部門。Crystek晶體致力于開發和制造使用石英諧振器的頻率產品。Crystek Microwave為微波行業開發頻率控制和支持產品。其他產品包括:PLL(鎖相環)合成器,RedBox VCO,RF同軸電纜組件,射頻電纜連接器,批量射頻同軸電纜,RF功率檢測器,濾波器,衰減器,直流模塊,無源倍增器,RFPRO(袖珍參考振蕩器),基于SAW的進口晶振和VCSO以及功率調節器.

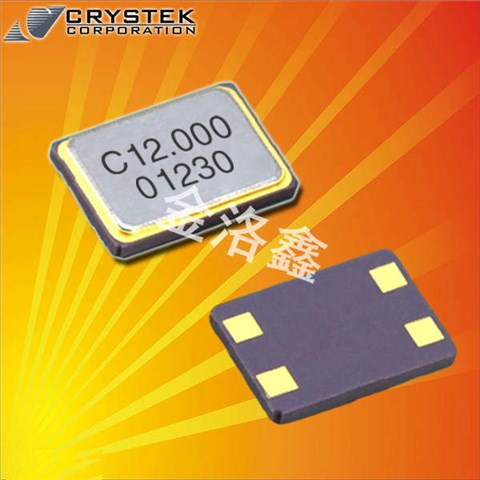

Crystek晶振,貼片晶振,CSX1晶振,石英晶振,普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
具體解決的辦法是使用高速倒邊方式,通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使石英晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定。
|
Crystek晶振 |
單位 |

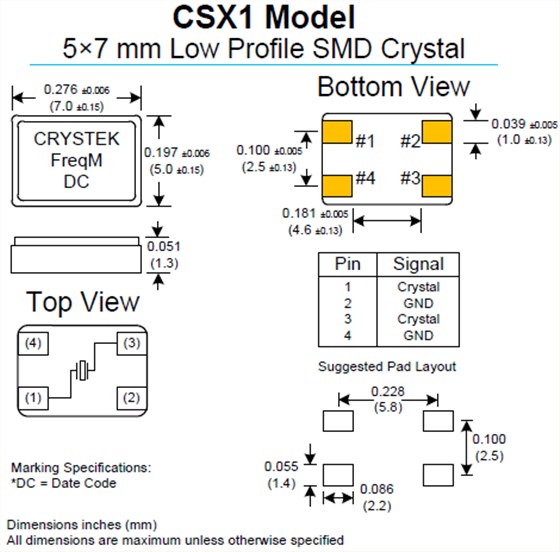

CSX1晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
8~100MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C~+85°C |
裸存 |
|
工作溫度 |
T_use |
-0°C~+85°C |
標準溫度 |
|
激勵功率 |
DL |
1.0μW Max. |
推薦:1.0μW |
|
頻率公差 |
f_— l |
±15~100× 10-6 |
+25°C對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±10~50× 10-6/-30°C~+85°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
14~32PF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C~+85°C,DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6/year Max. |
+25°C,第一年 |
石英貼片晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。Crystek晶振,貼片晶振,CSX1晶振,石英晶振
機械振動的影響:當進口無源晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體諧振器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
晶體諧振腔的形式模式,但泛音振蕩或基波。振蕩開始代替。在四腳貼片晶振基本諧振的情況下(MHz頻段)反饋電阻通常是1米?。在泛音諧振器(兆赫頻帶)的情況下,值取決于IC和頻率特性,但在幾個范圍內。K?-?幾十K。在的案例(kHz頻段),需要連接一個電阻10米或更?。限制流入諧振器的電流,調節負電阻和勵磁。電平,防止諧振腔的反常振蕩,抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。Crystek晶振,貼片晶振,CSX1晶振,石英晶振
適當?shù)目刂?a title="5*7mm貼片晶振" target="_blank">5*7mm貼片晶振電阻值(RD)取決于的類型,頻帶和設備的價值。電容器(C1,C2)。精確值是通過測量振蕩電路的特性來確定的(包括負電阻和驅動級)。AT切割諧振器(兆赫頻帶)的參考值在幾個范圍內。?幾K?。音叉式諧振器(kHz頻段)的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序,在3 pF的范圍內- 33 pF左右,僅供參考。
此外,振蕩頻率與測量點不同。1。測量進口7050mm晶振緩沖輸出2。振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外,振蕩頻率較低。
負載電容:如果振蕩電路中負載電容的不同,可能導致低消耗晶振振蕩頻率與設計頻率之間產生偏差,如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / (CG+CD) + CS。其中CS表示電路的雜散電容。
